驱动电机装调与测试智慧教学平台

SBXNY-3-14驱动电机装调与测试智慧教学平台

一、产品简介

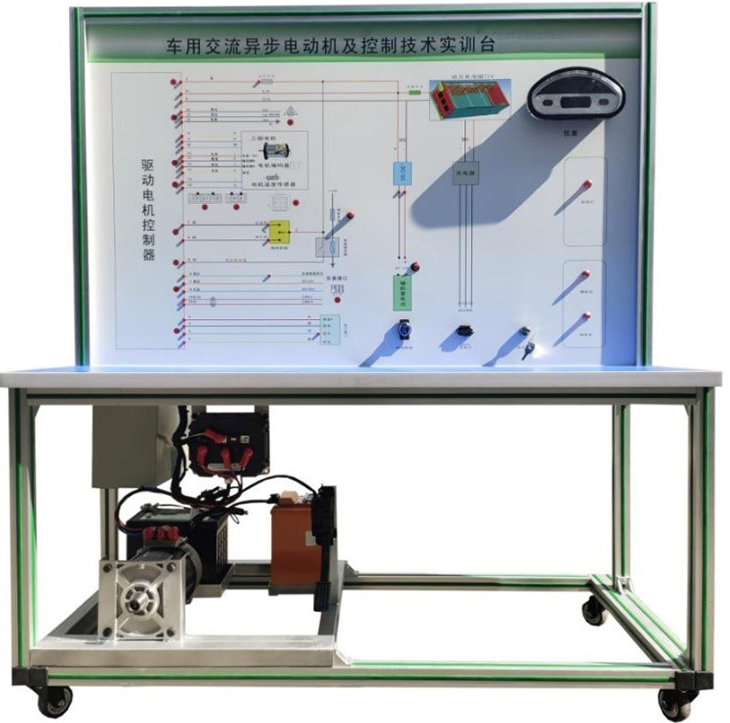

驱动电机装调与测试智慧教学平台选用纯电动车驱动电机及控制系统(60V2KW交流异步电机)真实器件制作，展示新能源车驱动电机及控制系统的结构与工作原理，适合于各类院校对驱动电机及控制系统理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。

二、产品功能

1.学员动手拆装与组装电机及电机管理系统,安装纯电动车驱动电机及控制系统真实器件、包含充电机与充电插座、驱动电机、点火开关、电机控制器、档位开关、加速踏板、电源开关、继电器、DC-DC模块、仪表、电池等模块等，真实可操作运行的纯电动车驱动电机及控制系统，展示系统的结构与原理、动态演示系统工作过程。

2.实现纯电动车驱动电机及控制系统结构及原理的认知，体验驾驶员的意图与电机运转之间的关系，可完成驱动电机及控制系统性能各项检测。

3.面板采用4mm厚铝塑板，立式安装面板UV平板喷绘打印有彩色完整标准系统图板；学员可直观对照图板和实物，认识和分析系统的工作原理。

4.面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等。

5.多功能仪表实时显示车速、电压、档位、电流、电池状态参数等。

6.具有诊断接口，通过上位机软件进行读取系统数据流信息（包含刹车开关、档位、电机转速与电压电流、电子油门等工作状态）与故障内容。

7.安装故障模拟系统，能实现低压电路系统故障设置及诊断排除，可设置常见电路故障。

8.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。

9.配套实训(实验)指导书等教学资料，包含工作原理、实训项目、故障设置及分析等要点说明。

10.安装安全保护装置：急停开关、机械式电源总开关、维修开关、转动部位防护保护罩、高压安全防护装置与警告提示。

11.配套纯电动汽车驱动电机系统原理与教学虚拟仿真软件（支持VR）

1）以纯电动汽车驱动电机系统为原型精准测绘，利用先进的实时渲染引擎与物理引擎，逼真展现现实物理教学模型，直观展现纯电动汽车驱动电机系统的结构原理与拆装。逻辑关系科学严谨，无冗余元素。渲染满足可读性和真实性，给予用户真实体验感觉。

2）拟现实3D仿真系统利用人机交互系统具有强大的交互操作功能：

具有便捷、人性化的操作方式，可任意控制虚拟现实3D仿真系统中虚拟摄像机，对任意视角的控制------观察物体局部、拉近、围绕物体旋转。

3）虚拟现实3D仿真系统符合院校纯电动汽车教学大纲，对其进行子系统分解学习。

4）驱动电机系统的控制策略模拟：通过平面动画模拟纯电动汽车驱动电机系统控制策略，动画通俗易懂，操作界面友好。

5）虚拟现实3D仿真系原理统教学功能：

通过三维仿真技术虚拟再现驱动电机系统的工作过程：可屏蔽汽车外壳、电机与电机控制器外壳，在三维环境中模拟整车在不同工况下，电机控制器驱动电机的运行在匹配工况下的工作过程。

6）虚拟现实3D仿真系统模拟拆装教学功能：

模型按照原厂维修手册标准的拆装顺序进行程序化设计，学生在分解和装配驱动电机时必须按照科学的顺序进行操作，有助于规范学生的实操标准。

7）虚拟现实3D仿真系统具有结构认知功能：

三维模型对驱动电机系统的每个零部件（包括：驱动电机总成、转子、定子、线圈绕组）等部件进行专业术语标识，可任意控制虚拟现实3D仿真系统中虚拟摄像机，对任意视角的控制------观察物体局部、拉近、围绕物体旋转，可进行结构认知教学。

12.配套三相异步电机虚拟仿真教学软件（支持VR）

1)虚拟车间场景：以标准实训室为原型，构建车间模型，划分工位。学生以角色身份出现在场景中，可在场景中任意选取功能模块进行实训操作。

2)以三相异步电机为原型精准测绘，利用先进的实时渲染引擎与物理引擎，逼真展现现实物理教学模型，直观展现三相异步电机的结构原理与拆装。逻辑关系科学严谨，无冗余元素。渲染满足可读性和真实性，给予用户真实体验感觉。

3)虚拟拆装教学功能：模型按照原厂维修手册标准的拆装顺序进行程序化设计，学生在分解和装配三相异步电机时必须按照科学的顺序进行操作，有助于规范学生的实操标准。对每一步骤中所需要使用到的工具，在主界面中会有工具图片的提示UI。

4)虚拟零件桌：模拟真实零件桌，可摆放零件等操作。

5)物理仿真功能：通过物理仿真手段可完整的模拟出三相异步电机的工作过程。全部过程符合三相异步电机的工作原理。

6)结构认知功能：三维模型对三相异步电机的每个零部件（包括：转子、定子、基座、前壳、后壳）等部件进行专业术语标识。可任意控制虚拟现实3D仿真系统中虚拟摄像机，对任意视角的控制------观察物体局部、拉近、围绕物体旋转，可进行结构认知教学。

三、技术规格

1.外形尺寸（mm）：1500×700×1700(长×宽×高)

2.面板外形尺寸（mm）：1448×940mm（长*宽）

3.移动脚轮：100*60mm

4.工作温度：-40℃～+50℃

5.驱动电机与控制器：DC60V 2kw3000rpm(交流异步电机)

6.电池：磷酸铁锂离子动力电池组60V20AH带充电机

四、实训（实验）项目

1.驱动电机及控制系统维护与保养、使用操作,驱动电机与控制系统结构原理功能、故障诊断与维修;

2.电动机性能、能量管理检测;

3.手动维修开关结构原理功能；

4.高压互锁的保护作用；

5.车载充电机工作原理和引脚定义，车载充电机常见故障和更换,电池充电操作；

6.DC-DC转换器工作原理和引脚定义，DC-DC转换常见故障和更换；

7.电子油门踏板工作原理和引脚定义，电子油门踏板常见故障和更换；

8.档位控制器（开关）工作原理和引脚定义，档位控制器（开关）常见故障和更换；

五、基本配置

检测控制面板(装有各种检测端子，1448×940mm彩色电路图和工作原理示意图)、组合仪表、点火开关、电机控制器、车载充电器与充电接口、DC-DC转换器、锂动力电池组、电动车电机（交流异步电动机）、刹车开关、档位开关、油门控制装置、大电流继电器、电源总开关、急停开关、辅助蓄电池（12V45AH）、一体化全铝合金型材搭建的移动台架（1500×700×1700mm (带自锁脚轮装置，带安装检测端子的原理面板，面板1448×940mm）、设备操作说明书。
