充配电系统运行平台、埃安S教学设备

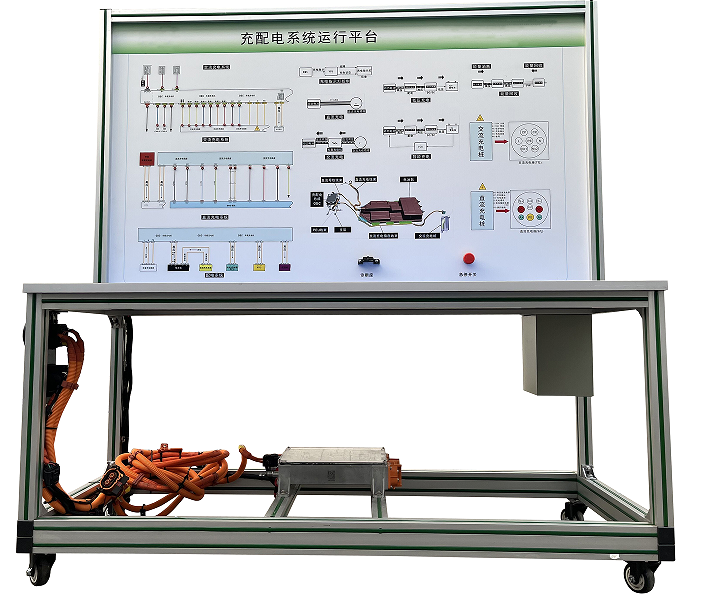

SBXNY-S-03充配电系统运行平台

一、产品简介

充配电系统运行平台、埃安S教学设备采用高压充配电系统真实器件制作的实验实训台架，可完成纯电动汽车充配电系统相关的实验实训内容，充配电系统实物硬件平台连接使用。适合于各类院校对纯电动汽车充配电系统等理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要，与动力电池等台架连接使用。

二、功能特点

1.实训台与动力电池与电驱动等台架连接，展示高压配电控制与充电系统的结构与原理、动态演示高压配电控制与充电系统工作过程。

2.高压配电箱与动力电池包上盖半透明改装，展示内部控制器件结构。

3.面板采用4mm厚铝塑板，立式安装面板UV平板喷绘打印有彩色完整标准系统图板；学员可直观对照图板和实物，认识和分析系统的工作原理。

4.面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等。

5.安装故障模拟系统，能实现低压电路系统故障设置及诊断排除，可设置常见故障的设置及考核故障点10个。

6.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。

7.配套实训(实验)指导书等教学资料，包含工作原理、实训项目、故障设置及分析等要点说明。

8.安装安全保护装置：急停开关、机械式电源总开关、维修开关、转动部位防护保护罩、高压安全防护装置与警告提示。

9.★要求配套电工作业培训教学软件（提供演示视频）。包含电工初步（电工基础、电工仪表、导线连接、安全用具、安全标志）、基本操作（低压电器、电机与变电器、照明电路、电子技术）、风险排除（灭火器类型、灭火器使用）、触电急救（触电方式、防护措施、接地与接零、心肺复苏）4大模块，15个实训单元，72个实训项目。软件以技能为核心，项目为引领，任务为驱动，职场环境为背景，操作步骤为主线，以学生交互训练为主体，具有三维可视化、智能化、全交互。

▲要求提供电工作业培训教学软件著作权登记证书来源证明文件,原件备查。

三、技术规格

1.外形尺寸（mm）：1500×700×1700(长×宽×高)

2.面板外形尺寸（mm）：1448×940mm（长*宽）

3.移动脚轮：100*60mm

4.工作温度：-40℃～+50℃

5.电池容量(kWh)：55.2

四、实训（实验）项目

1.纯电动汽车充配电系统认知。

2.纯电动汽车充配电系统基本控制原理与工作过程验证实训。

3.纯电动汽车高压线路的高压互锁基本控制原理与工作过程验证实训。

4.纯电动汽车整车高压区认知实训。

5.模拟测量漏电可能发生的区域、漏电的状态实训。

6.纯电动汽车充配电系统测量与维护体验实训。

五、基本配置

(Aion S(埃安S) 2023款炫 530 48.67kWh 磷酸铁锂纯电动汽车)国标充电枪与充电座、车载充电机、高压配电箱（带各类高压继电器与保险丝）与充电系统、高压电控总成、漏电传感器模块、绝缘传感器模块、安全维修塞模块、漏电模拟操作单元、高压安全系统操作单元、操作控制台、训练控制按钮、一体化全铝合金型材搭建的移动台架（1500×700×1700mm ,带自锁脚轮装置，带安装检测端子的原理面板1448×940mm）、故障考核系统、设备操作说明书。
