混合动力汽车电动转向助力EPS实训台

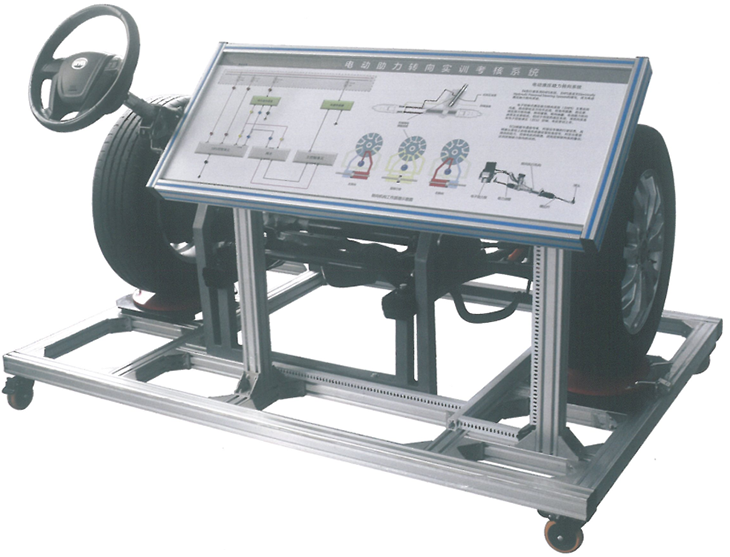

SBXNY-DMI-03混合动力汽车电动转向助力EPS实训台

一、产品简介

混合动力汽车电动转向助力EPS实训台选用混合动力汽车电动助力转向系统真实材料制作的实验实训台架，可完成混合动力汽车电动助力转向系统相关的实验实训内容。适合于各类院校对混合动力汽车车电动助力转向系统理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。

二、功能特点

1.安装有真实可操作运行的混合动力汽车电动助力转向系统，展示电动助力转向系统的结构与原理、动态演示电动助力转向系统工作过程。

2.安装有转向角盘，实时显示前轮的转角变化;安装有数字显示表，实时显示传感器的信号电压变化。

3.面板采用4mm厚铝塑板，立式安装面板UV平板喷绘打印有彩色完整标准系统图板；学员可直观对照图板和实物，认识和分析系统的工作原理。

4.面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等。

5.安装有诊断座接口，可连接专用或通用型汽车解码器，对电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。

6.安装故障模拟系统，能实现低压电路系统故障设置及诊断排除，可设置常见故障的设置及考核故障点10个。

7.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。

8.配套实训(实验)指导书等教学资料，包含工作原理、实训项目、故障设置及分析等要点说明。

9.安装安全保护装置：急停开关、转动部位防护保护罩、防护装置与警告提示。

10.★要求配套无纸化考核平台，（提供演示视频）

平台要求：用户注册并登陆平台后，平台至少包含如下相关功能：

（1）用户模块：

1）用户管理（包含用户列表、添加用户、ID、用户名、电子邮件、注册IP、角色、注册时间、操作等命令）

2）角色管理（包含：添加角色、角色名、默认角色、绑定模型、角色描述等命令）

3）模块设置（包含：注册选项、注册模块、管理员权限、登录选项等命令）

4)模型管理（包含添加模型、模型名称、模型代码、模型描述、修改模型信息、删除模型等命令）。

（2）考试模块：

1)考试设计（包含考场列表、地区设置、科目管理、题型管理等命令）

2)课程开通（包含开通课程、批量开通等命令）

3)试题管理（包含普通试题管理、错误反馈等命令）

4)试卷管理（包含试卷列表，手工组卷、随机组卷、即时组卷等组卷方式命令）

5）回收站

6）批量工具

（3）内容模块：

1)推荐管理（包含添加推荐位等命令）

2)分类管理（包含添加分类、排序、ID等命令）

3)内容管理（包含添加内容、内容模型、权重等命令）

4)模型管理

5）标签管理

（4）课程模块（课程管理、课程分类、模型管理等命令）

（5）文档模块：

1)分类管理

2)词条管理。

▲要求投标文件中提供无纸化考核平台来源证明文件,原件备查。

三、技术规格

1.外形尺寸（mm）：1500×1000×1700(长×宽×高);

2.面板外形尺寸（mm）：948×898mm（长*宽）;

3.移动脚轮：100*60mm;

4.工作温度：-40℃～+50℃;

5.工作电源：12V;

6.输入电源：交流220V±10% 50Hz;

7.混合动力汽车电动助力转向系统，车身长*宽*高(mm)4765*1837*1495；

四、实训（实验）项目

1.混合动力汽车电动助力转向系统维护与保养、使用操作、结构原理功能认知、故障诊断与维修;

2.混合动力汽车电动助力转向系统拆装与检测实操；

3.扭矩传感器传感器工作原理和引脚定义、功能；

5.电动助力转向控制单元工作原理和引脚定义、功能；

6.前轮定位调整实操；

五、基本配置

(2023款秦PLUS DM-i 冠军版 55KM领先型插电混动)动力转向控制电脑(ECU)、诊断座、点火开关、前桥悬挂机构、方向盘、转向柱、电动助力方机、转向拉杆、前左右车轮总成、信号模拟装置、扭矩传感器、扭矩传感器信号电压数显表、故障模拟与排除装置、前轮左右转盘、一体化全铝合金型材搭建的移动台架（1500×1000×1700mm ,带自锁脚轮装置，带安装检测端子的原理面板948×898mm）、设备操作说明书。

六、车辆技术参数

(插电式. 秦PLUS DM-i/2023款秦PLUS DM-i 冠军版 55KM领先型)

1.动力电池：

原装纯电动轿车最新磷酸铁锂（刀片）功率型动力电池；动力电池续航里程为 55KM，电池容量为 8.32KW.H；由电池管理控制器（BMC）和电池信息采集器（BIC）及 1 套动力电池采样线组成；动力电池采用脉冲自加热技术和直冷技术调节电池包温度；
