仪表自动化控制综合实训台,仪表自动化实训设备

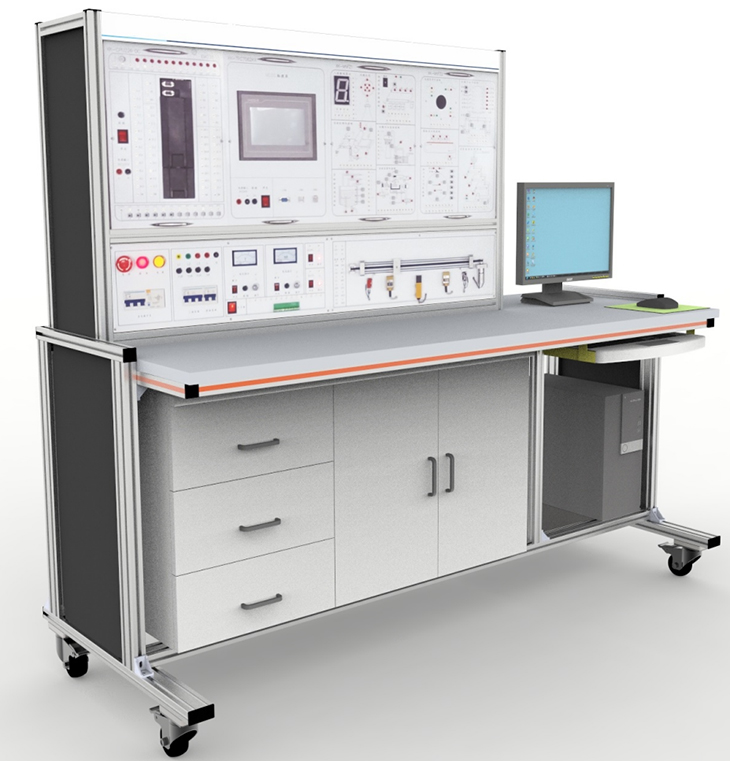

SB-ZDHA仪表自动化控制综合实训台



仪表自动化控制综合实训台 是为满足我校化工-电力工程系应用化工技术、煤炭深加工与利用、化工装备技术技术及电厂热能动力装置专业学生专业的实训需求而建设的。主要进行的实训项目有化工仪表自动化及热工仪表自动化实训及国赛化工仪表维修技术培训。

仪表自动化实训室可通过仪表及自动化控制系统对生产线上的各种参数进行控制,让学生通过实地操作认识生产线上的各种仪表如液位计、压力表、热电偶温度计、差压式流量计等,掌握自动化生产中比例控制、比例积分控制、比例积分微分控制等控制方法。学生通过规定时间的实训学习能够达到工厂自动化控制相关岗位的基本用工要求。

一、产品概述

1、功能组成:含开关量、模拟量、触摸屏、总线通信模块等,配套组态监控软件,实现仿真化、信息化、网络实训教学,体现实训教学的网络性和系统性。

2、台架构成:实训台采用工业铝型材加工。桌面下面放置储物柜,左侧有3层抽屉,用于存放工具以及实训资料,右侧为双拉门式设计,可以放置实训挂箱。底部装有四个带锁止功能的万向轮。柜体后下侧留有电源输入线。预留计算机放置位置。

3、桌面部分:采用25mm厚高密度纤维板,外贴进口防火板,PVC截面封边,结构坚固,造型美观大方。桌面具有耐磨、耐热、耐污、耐菌、防霉、抗静电及易清洁等特点。

4、电源控制屏部分:

1)设备采用单相220V交流电源供电,具有接地保护、漏电保护、急停按钮等保护措施,保证整个实训过程的安全可靠。电网电压表用于监控电网电压。

2)提供单相220V电源输出。

3)提供11.2530V可调直流电压源。

4)提供1420mA可调直流电流源。

5)提供1DC24V电压源。

5、实训屏部分:

实训屏位于电源控制屏的上方,用于放置实训模块,正面垂直安装方式,方便装、卸。

实训模块:采用挂箱式模块化设计,标准化的尺寸设计,元器件布局合理,更换操作容易,固定牢靠。面板采用PCB板制作,标识清晰且经久耐用。模块安放区采用卡槽式结构,安装方便,也便于设备升级。

模块功能:利用目前典型的可编程控制器及总线技术完成对工业生产中模拟对象、实物模型中的逻辑、模拟、过程、运动等的控制实训,完成学生认知、设计、安装、调试、检修等多种技能实训。

实验导线:所有接插件连接线均采用安全迭接插头,为学生实验提供了安全的学习环境。

二、配置清单及详细技术参数

序号

设备名称

规格参数

单位

数量

1

仪表自动化控制综合实训台

技术参数

1、输入电压:220V±10%  50HZ

2、额定功率:1.5kVA

3、工作环境:环境温度范围为-5~+40℃ 相对湿度<85%25℃)海拔<2000m

4、安全保护功能:急停按钮,漏电保护,欠压保护,过流保护,过热保护。

5、尺寸:L2060mm×W800mm×H1600mm(±50mm);

产品特点

1、功能组成:含开关量、模拟量、触摸屏、总线通信模块等,配套组态监控软件,实现仿真化、信息化、网络实训教学,体现实训教学的网络性和系统性。

2、台架构成:实训台采用工业铝型材加工。桌面下面放置储物柜,左侧有3层抽屉,用于存放工具以及实训资料,右侧为双拉门式设计,可以放置实训挂箱。底部装有四个带锁止功能的万向轮。柜体后下侧留有电源输入线。预留计算机放置位置。

3、桌面部分:采用25mm厚高密度纤维板,外贴进口防火板,PVC截面封边,结构坚固,造型美观大方。桌面具有耐磨、耐热、耐污、耐菌、防霉、抗静电及易清洁等特点。

4、电源控制屏部分:

1)设备采用单相220V交流电源供电,具有接地保护、漏电保护、急停按钮等保护措施,保证整个实训过程的安全可靠。电网电压表用于监控电网电压。

2)提供单相220V电源输出。

3)提供11.2530V可调直流电压源。

4)提供1420mA可调直流电流源。

5)提供1DC24V电压源。

5、实训屏部分:

实训屏位于电源控制屏的上方,用于放置实训模块,正面垂直安装方式,方便装、卸。

实训模块:采用挂箱式模块化设计,标准化的尺寸设计,元器件布局合理,更换操作容易,固定牢靠。面板采用PCB板制作,标识清晰且经久耐用。模块安放区采用卡槽式结构,安装方便,也便于设备升级。

模块功能:利用目前典型的可编程控制器及总线技术完成对工业生产中模拟对象、实物模型中的逻辑、模拟、过程、运动等的控制实训,完成学生认知、设计、安装、调试、检修等多种技能实训。

实验导线:所有接插件连接线均采用安全迭接插头,为学生实验提供了安全的学习环境。

1

2

仪表自动化控制主单元模块(SIMATIC

1、模块技术参数:
1
)电源:单相220VAC±5% 50 Hz
2
)工作温度:0℃40℃
3
)环境湿度:≤90%40℃);
4
)外形尺寸:420mm×720mm×125mm(高××厚)
5
)材料:冷板金属材料构成,T=1.5mm,表面磷化及喷涂处理,达到美观、耐磨要求;
6
)整机容量:≤0.5kVA
7
)拉手:金属材质;
8
)安全保护措施:具有接地保护安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
2、基于 SIMATIC S7-314工艺技术的PLC 智能控制教育培训包:
1) DIN
导轨1根;
2) 6ES7 307-1EA01-0AA0
1个;

36ES7 314-1AG14-0AB0(V3.3.12) 1个;

46GK7 343-1CX10-0XE0(V3.1) 1个;

56ES7 321-1BL00-0AA01个;

66ES7 322-5HF00-0AB03个;

76ES7 331-7KF02-0AB01个;

86ES7 332-5HD01-0AB01个;
9
MMC存储卡,64KB1个。
3、信号连接端口:
1
4MM/耐压:1000V/电流:15A/总长:30.2mm/面板开孔为:12mm/内孔:4mm

1

3

仪表自动化控制人机界面模块(SIMATIC



1、模块技术参数:

1)电源:单相24VDC±5%
2
)工作温度:0℃40℃
3
)环境湿度:≤90%40℃);
4
)外形尺寸:420mm×360mm×125mm
(高××厚)
5
)材料:冷板金属材料构成,T=1.5mm,表面磷化及喷涂处理,达到美观、耐磨要求;
6
)拉手:铝合金材质;
7
)安全保护措施:具有接地保护安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

2、基于 SIMATIC触摸屏

1)精智面板TP120012寸,1600 万色 LED 背光,16:9 宽屏显示,触摸屏,12 MB 用户内存

2)自带通信端口:串口/MPI/profibus DP/ profinet以太网 、同时支持S7200/300S7-200 SMARTS71200/1500 PLC

3)含MPI连接通信数据数、profinet以太网通信线

3、信号连接端口:

14MM/耐压:1000V/电流:15A/总长:30.2mm/面板开孔为:12mm/内孔:4mm

1

4

仪表自动化控制模拟量模块

1、模块技术参数:
1
)电源:DC24V
2
)工作温度:0℃40℃
3
)环境湿度:≤90%40℃);
4
)集成到电源控制屏
5
)材料:冷板金属材料构成,T=1.5mm,表面磷化及喷涂处理,达到美观、耐磨要求;
6
)整机容量:≤0.2kVA
7
)拉手:金属材质;
8
)安全保护措施:具有接地保护安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
2、主要组成器件:
1
)输入信号模块4组(与PLC的输出匹配,选择抗干扰模块并做好抗干扰措施),精度1%,配数字显示单元;
信号类型:4-20mA
2
)输出信号模块4组(与PLC的输入匹配,选择抗干扰模块并做好抗干扰措施),精度1%,配数字显示单元;信号输入为旋钮式。
信号类型:4-20mA
3、信号连接端口:
1
4MM/耐压:1000V/电流:15A/总长:30.2mm/面板开孔为:12mm/内孔:4mm

1

5

仪表自动化控制模开关量模块

1、模块技术参数:
1
)电源:DC24V
2
)工作温度:0℃40℃
3
)环境湿度:≤90%40℃);
4
)外形尺寸:
420mm×360mm×125mm(高××厚)
5
)材料:冷板金属材料构成,T=1.5mm,表面磷化及喷涂处理,达到美观、耐磨要求;
6
)整机容量:≤0.2kVA
7
)拉手:金属材质;
8
)安全保护措施:具有接地保护安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
2、主要组成器件:
1)
指示灯单元 指示灯24位(8红、16绿),工作电压DC24V
2
)数码管单元  2
字位数:1
屏幕尺寸:1.2英寸
发光颜色:红色
8
字高度: 1.2
外形尺寸:40.80x28.80x10.50mm

数码管为7段数码管带小数点显示
工作电压:DC24V
4
)开关按钮单元 按钮开关组 8组(4个点动、4个保持), 钮子开关8
3、信号连接端口:
1
4MM/耐压:1000V/电流:15A/总长:30.2mm/面板开孔为:12mm/内孔:4mm

备注:所有的输入输出端子,指示灯和开关需有标号对应的标识,按钮开关为P1-P8;电动开关为S1-S8;指示灯为L1/L11/L21;L2/L12/L22;L3/L13/L23;L4/L14/L24…

1

6

工具、附件

1、工具

1)测电笔,1

2)电工刀,1

37寸剥线钳,1

46寸斜口钳,1

56寸尖嘴钳,1

66寸压线钳,1

73*75一字螺丝刀,1

86*100一字螺丝刀,1

93*75十字螺丝刀,1

106*100十字螺丝刀,1

2、万用表:优利德,UT39A+

3、附件:包含实验指导书、实验跨接线

4、需提供一年备件(含指示灯、按钮、钮子开关、模拟量输入输出信号模块、数码管单元、试验跨接线等)
