SBRMS-04机电一体化综合实训系统



机电一体化综合实训设备、机电一体化综合实训系统、机电一体化技术、电气自动化技术、电力系统自动化技术、电气技术应用、机械工程与自动化、机械设计制造及其自动化、自动化生产设备应用、机电设备安装与维修等专业学生的实训教学,也可作为维修电工、可编程控制器程序设计师、电梯安装与维修工等职业培训与仿真技能鉴定。是电工电子实训中心、机电一体化技术、电气自动化技术、电力系统自动化技术等专业仿真实训室的主体虚拟仿真实训软件之一。

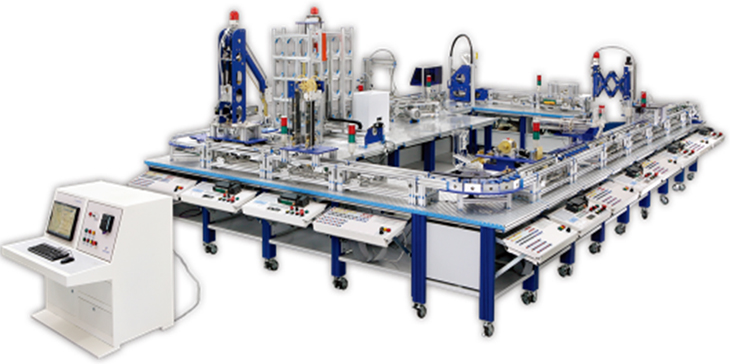

[参考照片]

产品规格:1个总控单元西门子S7-3009个从控单元西门子S7-200 PLC(托盘堆解单元;下料单元;喷漆烘干单元;加盖单元;穿销单元;伸缩换向单元;装配检测单元;废品分拣单元;双排仓储单元);各传输转向单元

序号

品名

型号

数量

单位

1

总控单元

RXZK01

1

2

托盘堆解单元

RXDJ01

1

3

下料单元

RXXL01

1

4

喷漆烘干单元

RXPH01

1

5

加盖单元

RXJG01

1

6

穿销单元

RXCX01

1

7

伸缩换向单元

RXSH01

1

8

装配检测单元

RXZJ01

1

9

废品分拣单元

RXFF01

1

10

双排仓储单元

RXSC01

1

11

各传输检测单元

RXZX01

1

一、产品概述

本产品由1个总控单元、9个从控单元(托盘堆解单元、下料单元、喷漆烘干单元、加盖单元、穿销单元、伸缩换向单元、装配检测单元、废品分拣单元、双排仓储单元);另外包含直线传输或转角传输辅助单元;本产品采用模块化设计,即可单站控制,也可联机通讯;除总控单元外,其余各单元的支撑框架均采用750*750*800mm的支撑平台。

本产品是一套完整、灵活、模块化、易扩展的教学系统;从简单到复杂,从零部件到整机,充分体现了工业自动化相关技术,具有工业性、开放性、综合性、便捷性、安全性等产品特点;整套系统将现代化工业现场浓缩并完美展现,既而提供了一个开放性的、创新性的和可参与性强的实训平台,让学生全面掌握机电一体化技术的应用、开发和集成技术,帮助学生从整体角度去认识系统各组成部分,从而掌握机电系统的组成、功能及控制原理。激发学习兴趣,使学生的机电一体化认知、设计、装配、调试、维修能力均能得到综合提高。

二、整机参数

整机尺寸:5000*4000*1800mm

整机容量:≤4KVA

适用电源:220VAC±10%50Hz

三、产品特点

工业性:产品配置的标准件均采用工业一线品牌(如PLCHMI、伺服/步进/直流/三相异步电机、气动元件、传感器等),非标件的加工和电气配线均符合工业标准;并且,在传输形式上,包含了工业常用的皮带传输/转向机、滚筒传输/转向机;最大程度的缩短了与工业级设备的差距。

开放性:产品开放了电路气路配线、机械装调等功能,使学生可以真正实现动手实操。电气部分的扩展体现在接口自由,各从控单元均可外接控制器来实现控制功能;机械部分的扩展体现在系统可通过添加新的模块单元来完成系统升级。

综合性:整套系统从机械传动的精心设计、控制元件类型的选用、和控制类型上,均体现其特点特性,以多元化为出发点,避免重复使用,使学生可以在一套系统中最大可能的掌握更多知识点。使用户可以根据这一套系统同时设立多门实训课程,从而达到同类几套产品的实训功能。能够实现的技术实训内容包括:PLC控制技术、智能仪表控制技术、运动控制技术、PID控制技术、人机交互技术、机械装调技术、总线技术、电气技术、气动技术、伺服技术、变频技术、电子技术、直流调速技术、步进定位技术、自动化仓储管理、质量控制。

便捷性:产品由一个总控单元和各类从控单元等组成,其组成形式采用模块化设计理念,每个从控单元均由支撑平台、刹车脚轮、配电板、执行部分组成。具备结构风格统一、升级扩展灵活等特点。各单元分为手动/自动两种模式,可单站训练也可整体运行,使得实训能够更加安全便捷的进行。

安全性:设备具有接地保护、过载保护、短路保护、漏电保护功能、具有误操作保护功能、安全性符合相关的国标标准、所有材质均符合环保标准。所有元器件满足国家CCC认证。

四、产品组成与实训内容

4.1总控单元

采用了先进的Profibus工业现场总线控制方式,配有主控S7-300PLC、人机界面、MCGS嵌入式组态软件等,系统更大程度上的展现了工业现场的工作状态及现代制造工业的发展方向。

MCGS嵌入式组态软件:当各站全部进入联网状态时,管理员能够通过组态监控机中各种组态按钮方便的控制整个系统的运行、暂停、继续、停止等;另外也可以控制单站的运行、暂停、继续、停止等。每个站的工作状态以及工件的材质、颜色等指标在监控画面上也能够清楚的看到。

Profibus工业现场总线网络:Profibus协议通常用于实现与分布式I/O(远程I/O)的高速通讯。总控单元的S7-300PLC作为整个PROFIBUS-DP网的主站,其余从控单元的S7-200CPU可以通过EM277 Profibus-DP从站模块连入PROFIBUS-DP网,由总控单元集中控制和协调各个单元的动作。

总控单元的支撑框架采用双工位总控平台,该平台采用铝合金型材框架结构,并配有防火板台面、嵌入式显示器面板、配电板、键盘托架、安全机箱、刹车脚轮等。

序号

品名

规格

单位

数量

1

CPU313C-2DP

内置RS485接口(MPI);内置RS422/485接口(DP主站/从站);数字量输入点数16;数字量输出点数16;计数器数量3;脉冲输出数量3;频率测量;PID控制器;供电19.2-28.8VDC;尺寸80*125*130mmSIMATIC S7-300

1

2

电缆(MPI

5m;连接形式DB9;连接协议MPI

1

3

微存储卡(MMC SIMATIC

64KBSIMATIC S7-300

1

4

通讯卡(CP5611 PCI卡)

用于工控机连接到PROFIBUSSIMATIC S7MPI;支持PROFIBUS;无微处理器;19.2Kb/s-12Mb/s

1

5

连接器(网络总线)

不带编程口;90°垂直电缆出线;连接形式DB9;连接协议RS485

2

6

人机界面

10.4"TFT液晶显示、LED背光;真彩65535色;分辨率800*60024VDC供电;ARM CPU600MHz);内存256M DDR2MCGS嵌入式组态软件(运行版);工业塑料结构;颜色工业灰;面板尺寸315*239mm;机柜开孔303*226mm;串口2RS2321RS232/RS4851RS4851USB2.01RJ45

1

7

开关电源

单组输出24VDC;额定101W/4.2A;尺寸159*97*38mm

1

8

断路器

2极;额定25AC型脱扣特性

1

9

调压过滤器

内螺纹PT1/4;差压排水式;Mpa刻度;滤水杯容量15CC

1

10

静音空气压缩机

电压220V50Hz);功率230W;适用压力0.8Mpa;启动压力0.5Mpa;排气量0.032m³/min;转速2860r/min;温度90℃;润滑油10#变压器油;噪声≤45dBCA;储气容积10L;净重20kg;外形尺寸430*210*600mm

1

11

工件托盘

黑色;ABS137*200*35mm

14

12

工件销钉

红色;ABS;Φ19*70mm

7

13

工件销钉

红色;ABS;Φ19*70mm;尾部装配Φ19*2S304金属圆片

7

14

工件模块

绿色;ABS70*92*68mm

2

15

工件模块

黄色;ABS70*92*68mm

12

16

工件上盖

蓝色;ABS

14

17

显示器支架

适用于10-27"液晶显示器;倾斜角度+-20°头部、360°水平旋转;旋转角度360°;伸缩距离63.5-381mmVESA孔距75*75/100*100;材质冷轧钢

1

18

总控平台

1100*700*1100mm;双工位;铝型材框架;电气安装面板;人机界面安装面板;机箱柜;防火板桌面;丝杆刹车脚轮

1

4.2托盘堆解单元

托盘堆解单元的主要功能是完成托盘的堆垛和解垛;托盘堆解单元主要由自动落料仓、堆垛解垛装置、平带输送机、配电板、支撑平台等组成。可实现自动落料仓装调、气动堆解装置装调、气动回路控制等实训功能。

序号

品名

规格

单位

数量

1

CPU226 CN

CPU 226 DC/DC/DC;最大扩展模块数量7;数字量输入点数24;数字量输出点数16;脉冲输出22RS485通信接口;支持PPI主站/从站协议;支持MPI从站协议;支持自由口协议;8位模拟电位器数量2;供电24VDC;尺寸196*80*62mmS7-200 CN

1

2

Profibus DP模块(EM277

RS485通信接口;支持PROFIBUSDP协议;站点地址可在模块上调节(0-99);电缆最大长度1200m;供电24VDC;尺寸71*80*62mmS7-200

1

3

电缆(无光电隔离RS232型)

3m;连接形式DB9;连接协议PC/PPIRS232/485转换;无光电隔离;最大187.5K波特率;支持多主站

1

4

分线器模块(50P

50IDC插座;国标C45导轨安装;奇偶行标注;Max100mAMax50VAC/30VDC

2

5

分线器电缆(50P

50IDC插头;线长3m;线径0.3mm²;圆形电缆

1

6

剩余电流动作断路器

2极;额定10AC型脱扣特性;剩余动作电流0.03A

1

7

开关电源

单组输出24VDC;额定199.2W/8.3A;尺寸215*115*50mm

1

8

塔灯

白炽灯泡;2段(红绿);长亮;24VDCABS树脂;配订短款黑色安装机架

1

9

闪光蜂鸣器

红色;Φ2224VDC/AC;;LED

1

10

微动开关

滚珠摆杆型;0.5A 125/250VAC3脚焊线型(1NO+1NC+1COM);尺寸20*10.7*6.3mm;孔距9.5mm

2

11

光电开关(槽型)

L型;槽宽5mm;红外光;5-24VDC供电;PNP输出;LED指示;2m电缆;尺寸26*18.5*15.5

1

12

接近开关(电感)

方形;检测距离10mm;电感式;PNP三线NO(常开);38.5*25.5*25mmPBT外壳;非屏蔽式;10-30VDC供电;LED指示

1

13

光电开关(漫反射)

圆柱形;M18*1;检测距离300mm;扩散反射式;PNP三线NO(常开);金属壳;灵敏度调节器;12-24VDC供电;LED指示

3

14

调压过滤器

内螺纹PT1/4;差压排水式;Mpa刻度;滤水杯容量15CC

1

15

真空发生器

直接配管型(无消声器);喷嘴直径Ф0.5;最高真空度+88kPaSUP接口Rc1/8VAC接口Rc1/8EXH接口Rc1/8

1

16

吸盘

纵向真空口接管;Ф30扁平型吸盘;丁晴橡胶;外螺纹安装方式;螺纹直径M5*0.8

2

17

不锈钢迷你气缸

复动可调缓冲型;缸径Ф10;行程10mm;附磁石;摆尾型;后铰固定架;内螺纹M5*0.8;可调缓冲

2

18

双轴气缸

复动型;缸径Ф16;行程100mm;附磁石;内螺纹M5*0.8;防撞垫缓冲

2

19

磁偶式无杆气缸

不可旋转型;缸径Ф20;行程350mm;附磁石;活塞速度50-400mm/s;接管口径1/8";两端橡胶缓冲;不锈钢

1

20

感应开关

两线式;有接点磁簧管型;常开型;线长2m5-30VDC供电;红色LED指示;适用范围M型(用于PBMAMALMIMF气缸)、不锈钢缸体、缸径Φ10

4

21

感应开关

两线式;有接点磁簧管型;常开型;线长2m5-30VDC供电;红色LED指示;适用范围G型(用于MDMKTRTCACPACQSTMTWHM)、TWQSDA气缸)

4

22

感应开关

两线式;有接点磁簧管型;常开型;线长2m5-120VDC供电;红色LED指示;适用气缸CY系列

2

23

气体电磁阀

五口二位;先导式;双位置单电控;内螺纹M5;工作电压24VDCDIN插座式;铝合金;压力范围0.15-0.8Mpa;介质空气

5

24

气体电磁阀

五口二位;先导式;双位置双电控;内螺纹M5;工作电压24VDCDIN插座式;铝合金;压力范围0.15-0.8Mpa;介质空气

1

25

推拉式电磁铁

圆管式;行程10-14mm;功率17W24VDC供电

1

26

步进滑台

有效行程500mm;配套单出轴42*47步进电机(1.7A);有效负载7kg;最大速度80mm/s1204滚珠丝杠;外直线导轨结构;直线导轨轨宽15mm;导轨总厚16mm;配单滑块;3060铝型材框架;每条槽内配4个螺母

1

27

两相步进电机驱动器

输入电压12-48VDC;输入信号电压4-28VDC;输入电流0.3-2.2A;步进脉冲频率2-2MHz3位拨码开关;8种电流细分选择

1

28

接近开关(电感)

方形;检测距离5mm;电感式;PNP三线NO(常开);尺寸17*17*35mmABS外壳;非屏蔽式;12-24VDC供电;LED指示

1

29

推拉式电磁铁

框架式;行程10mm;主体高40mm;推力15N480mA24VDC供电

1

30

RX-皮带传输模块

平皮带;平皮带轮;铝型材框架;行程750mm;永磁直流减速电机(ZGB60R-60SRZ-1-25W180i7rpm24VDC;减速比1/1807Rpm30Kg.cm1A;轴径Ф8

1

31

抽屉导轨

静音滚珠三节轨;长度450mm18寸);宽度45mm1.2mm厚镀锌钢;承重30KG;闭合卡紧功能

1

32

标准网孔板

尺寸630*500*30mm;安装孔距170mm;网孔6.5*40mm;网孔间距5mm;板厚1.5mmQ235冷板;静电喷涂白皱

1

33

支撑平台

750*750*750mm;铝型材框架;横槽铝型材台面;丝杆刹车脚轮

1

4.3下料单元

下料单元的主要功能是将料仓内的工件主体沿料仓通道间歇性落料至托盘;下料单元主要由间歇机构、同步带夹送装置、料仓、平带输送机、配电板、支撑平台等组成。可实现间歇机构/直齿轮组/同步带轮机械装调、直流减速电机控制等实训功能。

序号

品名

规格

单位

数量

1

CPU224 CN

CPU 224 DC/DC/DC;数字量输入点数14;数字量输出点数10;脉冲输出21RS485通信接口;支持PPI主站/从站协议;支持MPI从站协议;支持自由口协议;8位模拟电位器数量2;供电24VDC;尺寸120*80*62mmS7-200 CN

1

2

Profibus DP模块(EM277

RS485通信接口;支持PROFIBUSDP协议;站点地址可在模块上调节(0-99);电缆最大长度1200m;供电24VDC;尺寸71*80*62mmS7-200

1

3

电缆(无光电隔离RS232型)

3m;连接形式DB9;连接协议PC/PPIRS232/485转换;无光电隔离;最大187.5K波特率;支持多主站

1

4

分线器模块(50P

50IDC插座;国标C45导轨安装;奇偶行标注;Max100mAMax50VAC/30VDC

2

5

分线器电缆(50P

50IDC插头;线长3m;线径0.3mm²;圆形电缆

1

6

剩余电流动作断路器

2极;额定10AC型脱扣特性;剩余动作电流0.03A

1

7

开关电源

单组输出24VDC;额定101W/4.2A;尺寸159*97*38mm

1

8

塔灯

白炽灯泡;2段(红绿);长亮;24VDCABS树脂;配订短款黑色安装机架

1

9

接近开关(电容)

圆柱形;M18*1;检测距离10mm;电容式;PNP三线NO(常开);金属壳;非屏蔽式;12-24VDC供电;LED指示

1

10

光电开关(漫反射)

圆柱形;M18*1;检测距离300mm;扩散反射式;PNP三线NO(常开);金属壳;灵敏度调节器;12-24VDC供电;LED指示

1

11

光电开关(漫反射)

圆柱形;M12*1;检测距离80mm;扩散反射式;PNP三线NO(常开);金属壳;12-24VDC供电;LED指示

1

12

永磁直流减速电机

24VDC;减速比1/4050Rpm28Kg.cm1A;轴径Ф8

1

13

接近开关(电感)

方形;检测距离5mm;电感式;PNP三线NO(常开);尺寸17*17*35mmABS外壳;非屏蔽式;12-24VDC供电;LED指示

1

14

推拉式电磁铁

框架式;行程10mm;主体高40mm;推力15N480mA24VDC供电

1

15

RX-皮带传输模块

平皮带;平皮带轮;铝型材框架;行程750mm;永磁直流减速电机(ZGB60R-60SRZ-1-25W180i7rpm24VDC;减速比1/1807Rpm30Kg.cm1A;轴径Ф8

1

16

抽屉导轨

静音滚珠三节轨;长度450mm18寸);宽度45mm1.2mm厚镀锌钢;承重30KG;闭合卡紧功能

1

17

标准网孔板

尺寸630*500*30mm;安装孔距170mm;网孔6.5*40mm;网孔间距5mm;板厚1.5mmQ235冷板;静电喷涂白皱

1

18

支撑平台

750*750*750mm;铝型材框架;竖槽铝型材台面;丝杆刹车脚轮

1

4.4喷漆烘干单元

喷漆烘干单元的主要功能是进行工件主体的模拟喷漆、加热、烘干工作;喷漆烘干单元主要由喷漆箱体、喷嘴、加热装置、测温装置、排风装置、平带输送机、配电板、支撑平台等组成。可实现加热调功、调温PID控制等实训功能。

序号

品名

规格

单位

数量

1

CPU224 CN

CPU 224 DC/DC/DC;数字量输入点数14;数字量输出点数10;脉冲输出21RS485通信接口;支持PPI主站/从站协议;支持MPI从站协议;支持自由口协议;8位模拟电位器数量2;供电24VDC;尺寸120*80*62mmS7-200 CN

1

2

模拟量输入输出模块(EM235

模拟量输入点数4;模拟量输出点数1;供电20.4-28.8VDC;尺寸71.2*80*62mmS7-200 CN

1

3

Profibus DP模块(EM277

RS485通信接口;支持PROFIBUSDP协议;站点地址可在模块上调节(0-99);电缆最大长度1200m;供电24VDC;尺寸71*80*62mmS7-200

1

4

电缆(无光电隔离RS232型)

3m;连接形式DB9;连接协议PC/PPIRS232/485转换;无光电隔离;最大187.5K波特率;支持多主站

1

5

分线器模块(50P

50IDC插座;国标C45导轨安装;奇偶行标注;Max100mAMax50VAC/30VDC

2

6

分线器电缆(50P

50IDC插头;线长3m;线径0.3mm²;圆形电缆

1

7

剩余电流动作断路器

2极;额定10AC型脱扣特性;剩余动作电流0.03A

1

8

开关电源

单组输出24VDC;额定101W/4.2A;尺寸159*97*38mm

1

9

塔灯

白炽灯泡;2段(红绿);长亮;24VDCABS树脂;配订短款黑色安装机架

1

10

PT100型热电阻

量程-150-500℃;薄膜PT100铂电阻;探头(防水钢管)尺寸Φ4*30mm;精度0.1(德国贺利氏A级电阻);三线制;透明四氟镀银屏蔽线;线长1m

1

11

温度变送器

输入范围PT100/0-100℃;输出4-20mA;精度±0.2%F.S.24VDC供电;负载250Ω或500Ω;壳体材料ABS/PA66UL94

1

12

调压过滤器

内螺纹PT1/4;差压排水式;Mpa刻度;滤水杯容量15CC

1

13

气体电磁阀

五口二位;先导式;双位置单电控;内螺纹M5;工作电压24VDCDIN插座式;铝合金;压力范围0.15-0.8Mpa;介质空气

1

14

PTC加热器

24VDC/10W;干烧表温120℃;尺寸60*28*7mm

1

15

PWM直流电机调速器

工作电压5-90VDC;控制电压0-5VDC;控制功率0.01-1000WPWM占空比0-100%PWM频率15KHz;尺寸64*60*30mm;自带电源反接保护、控制电压过压保护、20A快速熔断保险丝

1

16

直流风扇

60*60*25mm;滚珠轴承;24VDC2.88W/0.12A4000rpmCFM19.034.05mmH2O31dBA58g

2

17

接近开关(电感)

方形;检测距离5mm;电感式;PNP三线NO(常开);尺寸17*17*35mmABS外壳;非屏蔽式;12-24VDC供电;LED指示

1

18

推拉式电磁铁

框架式;行程10mm;主体高40mm;推力15N480mA24VDC供电

1

19

RX-皮带传输模块

平皮带;平皮带轮;铝型材框架;行程750mm;永磁直流减速电机(ZGB60R-60SRZ-1-25W180i7rpm24VDC;减速比1/1807Rpm30Kg.cm1A;轴径Ф8

1

20

抽屉导轨

静音滚珠三节轨;长度450mm18寸);宽度45mm1.2mm厚镀锌钢;承重30KG;闭合卡紧功能

1

21

标准网孔板

尺寸630*500*30mm;安装孔距170mm;网孔6.5*40mm;网孔间距5mm;板厚1.5mmQ235冷板;静电喷涂白皱

1

22

支撑平台

750*750*750mm;铝型材框架;横槽铝型材台面;丝杆刹车脚轮

1

4.5加盖单元

加盖单元的主要功能是通过摆臂搬运料槽内的上盖装配至工件主体,完成上盖的装配过程;加盖单元主要由缓冲料道、摆臂装配机构、平带输送机、配电板、支撑平台等组成。可实现机械摆臂装调、气动吸盘调试、直流减速电机控制等实训功能。

序号

品名

规格

单位

数量

1

CPU224 CN

CPU 224 DC/DC/DC;数字量输入点数14;数字量输出点数10;脉冲输出21RS485通信接口;支持PPI主站/从站协议;支持MPI从站协议;支持自由口协议;8位模拟电位器数量2;供电24VDC;尺寸120*80*62mmS7-200 CN

1

2

Profibus DP模块(EM277

RS485通信接口;支持PROFIBUSDP协议;站点地址可在模块上调节(0-99);电缆最大长度1200m;供电24VDC;尺寸71*80*62mmS7-200

1

3

电缆(无光电隔离RS232型)

3m;连接形式DB9;连接协议PC/PPIRS232/485转换;无光电隔离;最大187.5K波特率;支持多主站

1

4

分线器模块(50P

50IDC插座;国标C45导轨安装;奇偶行标注;Max100mAMax50VAC/30VDC

2

5

分线器电缆(50P

50IDC插头;线长3m;线径0.3mm²;圆形电缆

1

6

剩余电流动作断路器

2极;额定10AC型脱扣特性;剩余动作电流0.03A

1

7

开关电源

单组输出24VDC;额定101W/4.2A;尺寸159*97*38mm

1

8

塔灯

白炽灯泡;2段(红绿);长亮;24VDCABS树脂;配订短款黑色安装机架

1

9

光电开关(漫反射)

圆柱形;M18*1;检测距离300mm;扩散反射式;PNP三线NO(常开);金属壳;灵敏度调节器;12-24VDC供电;LED指示

1

10

光电开关(槽型)

L型;槽宽5mm;红外光;5-24VDC供电;PNP输出;LED指示;2m电缆;尺寸26*18.5*15.5

2

11

微动开关

滚珠摆杆型;0.5A 125/250VAC3脚焊线型(1NO+1NC+1COM);尺寸20*10.7*6.3mm;孔距9.5mm

2

12

调压过滤器

内螺纹PT1/4;差压排水式;Mpa刻度;滤水杯容量15CC

1

13

气体电磁阀

五口二位;先导式;双位置单电控;内螺纹M5;工作电压24VDCDIN插座式;铝合金;压力范围0.15-0.8Mpa;介质空气

1

14

真空发生器

直接配管型(无消声器);喷嘴直径Ф0.5;最高真空度+88kPaSUP接口Rc1/8VAC接口Rc1/8EXH接口Rc1/8

1

15

吸盘

垂直真空口接管;不带缓冲;Ф25平行吸盘;丁晴橡胶;接管方式外螺纹;螺纹直径M6*1

2

16

同步带轮

XL型齿形(节距5.08mm);16齿;配带宽1/4英寸(6.4mm);AF轮型;铝合金(氧化)

2

17

同步带

XL型齿形(节距5.08mm);节线长635mm;带宽0.25英寸(6.4mm);齿数125;材质橡胶

1

18

流利条

轮子Φ13*14mm;尺寸29*22mm;黄色;钣金框架;ABS轮子

1

19

接近开关(电感)

方形;检测距离5mm;电感式;PNP三线NO(常开);尺寸17*17*35mmABS外壳;非屏蔽式;12-24VDC供电;LED指示

1

20

推拉式电磁铁

框架式;行程10mm;主体高40mm;推力15N480mA24VDC供电

1

21

RX-皮带传输模块

平皮带;平皮带轮;铝型材框架;行程750mm;永磁直流减速电机(ZGB60R-60SRZ-1-25W180i7rpm24VDC;减速比1/1807Rpm30Kg.cm1A;轴径Ф8

1

22

抽屉导轨

静音滚珠三节轨;长度450mm18寸);宽度45mm1.2mm厚镀锌钢;承重30KG;闭合卡紧功能

1

23

标准网孔板

尺寸630*500*30mm;安装孔距170mm;网孔6.5*40mm;网孔间距5mm;板厚1.5mmQ235冷板;静电喷涂白皱

1

24

支撑平台

750*750*750mm;铝型材框架;横槽铝型材台面;丝杆刹车脚轮

1

4.6穿销单元

穿销单元的主要功能是通过工件销钉的装配将工件主体与上盖装配成工件成品,其中工件销钉的种类包含金属与尼龙两种材质;穿销单元主要由电动循环送料机、穿销工位、平带输送机、配电板、支撑平台等组成。可实现直流减速电机控制、气动回路控制等实训功能。

序号

品名

规格

单位

数量

1

CPU224 CN

CPU 224 DC/DC/DC;数字量输入点数14;数字量输出点数10;脉冲输出21RS485通信接口;支持PPI主站/从站协议;支持MPI从站协议;支持自由口协议;8位模拟电位器数量2;供电24VDC;尺寸120*80*62mmS7-200 CN

1

2

Profibus DP模块(EM277

RS485通信接口;支持PROFIBUSDP协议;站点地址可在模块上调节(0-99);电缆最大长度1200m;供电24VDC;尺寸71*80*62mmS7-200

1

3

电缆(无光电隔离RS232型)

3m;连接形式DB9;连接协议PC/PPIRS232/485转换;无光电隔离;最大187.5K波特率;支持多主站

1

4

分线器模块(50P

50IDC插座;国标C45导轨安装;奇偶行标注;Max100mAMax50VAC/30VDC

2

5

分线器电缆(50P

50IDC插头;线长3m;线径0.3mm²;圆形电缆

1

6

剩余电流动作断路器

2极;额定10AC型脱扣特性;剩余动作电流0.03A

1

7

开关电源

单组输出24VDC;额定101W/4.2A;尺寸159*97*38mm

1

8

塔灯

白炽灯泡;2段(红绿);长亮;24VDCABS树脂;配订短款黑色安装机架

1

9

接近开关(电感)

方形;检测距离5mm;电感式;PNP三线NO(常开);尺寸17*17*35mmABS外壳;非屏蔽式;12-24VDC供电;LED指示

1

10

光纤放大器

PNP输出;VR调节(粗/微调);响应时间1ms以下;12-24VDC供电;红色LED光源;各类线缆长度2m;尺寸15*39*73mm

1

11

光纤线(漫反射)

M6;漫反射型;检测距离120mm;最小检测物体Φ0.03;额定弯曲半径R30;各类线缆长度2m

1

12

调压过滤器

内螺纹PT1/4;差压排水式;Mpa刻度;滤水杯容量15CC

1

13

笔形气缸

复动型;缸径Ф10;行程150mm;附磁石;径向进气型;轴向固定架;内螺纹M5*0.8;防撞垫缓冲

1

14

感应开关

两线式;有接点磁簧管型;常开型;线长2m5-30VDC供电;红色LED指示;适用范围M型(用于PBMAMALMIMF气缸)、不锈钢缸体、缸径Φ10

2

15

气体电磁阀

五口二位;先导式;双位置单电控;内螺纹M5;工作电压24VDCDIN插座式;铝合金;压力范围0.15-0.8Mpa;介质空气

1

16

永磁直流减速电机

24VDC;减速比1/1807Rpm30Kg.cm1A;轴径Ф8

1

17

同步带轮

XL型齿形(节距5.08mm);15齿;配带宽3/8英寸(9.5mm);BF轮型;铝合金(氧化)

1

18

同步带轮

XL型齿形(节距5.08mm);20齿;配带宽3/8英寸(9.5mm);BF轮型;铝合金(氧化)

1

19

同步带

XL型齿形(节距5.08mm);节线长 513.08mm;带宽0.37英寸(9.5m);齿数101;材质橡胶

1

20

双侧弯板链条

双侧弯板型;长度1.5m;节数160节;节距9.525mm3/8"

1

21

链轮

台轮;18齿;节距9.525mm3/8");齿外径Φ57

2

22

接近开关(电感)

方形;检测距离5mm;电感式;PNP三线NO(常开);尺寸17*17*35mmABS外壳;非屏蔽式;12-24VDC供电;LED指示

1

23

推拉式电磁铁

框架式;行程10mm;主体高40mm;推力15N480mA24VDC供电

1

24

RX-皮带传输模块

平皮带;平皮带轮;铝型材框架;行程750mm;永磁直流减速电机(ZGB60R-60SRZ-1-25W180i7rpm24VDC;减速比1/1807Rpm30Kg.cm1A;轴径Ф8

1

25

抽屉导轨

静音滚珠三节轨;长度450mm18寸);宽度45mm1.2mm厚镀锌钢;承重30KG;闭合卡紧功能

1

26

标准网孔板

尺寸630*500*30mm;安装孔距170mm;网孔6.5*40mm;网孔间距5mm;板厚1.5mmQ235冷板;静电喷涂白皱

1

27

支撑平台

750*750*750mm;铝型材框架;横槽铝型材台面;丝杆刹车脚轮

1

4.7伸缩换向单元

伸缩换向单元的主要功能是完成工件成品的气动转向和空中运送,该单元可为整套生产线留出检修通道;伸缩换向单元主要由扇齿轮齿条转向装置、平面连杆装置、货叉、配电板、支撑平台等组成。可实现扇齿轮齿条机构/平面连杆机构装调、直流减速电机控制、气动回路控制等实训功能。

序号

品名

规格

单位

数量

1

CPU226 CN

CPU 226 DC/DC/DC;最大扩展模块数量7;数字量输入点数24;数字量输出点数16;脉冲输出22RS485通信接口;支持PPI主站/从站协议;支持MPI从站协议;支持自由口协议;8位模拟电位器数量2;供电24VDC;尺寸196*80*62mmS7-200 CN

1

2

Profibus DP模块(EM277

RS485通信接口;支持PROFIBUSDP协议;站点地址可在模块上调节(0-99);电缆最大长度1200m;供电24VDC;尺寸71*80*62mmS7-200

1

3

电缆(无光电隔离RS232型)

3m;连接形式DB9;连接协议PC/PPIRS232/485转换;无光电隔离;最大187.5K波特率;支持多主站

1

4

分线器模块(50P

50IDC插座;国标C45导轨安装;奇偶行标注;Max100mAMax50VAC/30VDC

2

5

分线器电缆(50P

50IDC插头;线长3m;线径0.3mm²;圆形电缆

1

6

剩余电流动作断路器

2极;额定10AC型脱扣特性;剩余动作电流0.03A

1

7

开关电源

单组输出24VDC;额定199.2W/8.3A;尺寸215*115*50mm

1

8

旋转式警示灯

白炽灯泡;红色;长亮;24VDC5WABS树脂;螺栓固定式

1

9

接近开关(电感)

方形;检测距离5mm;电感式;PNP三线NO(常开);尺寸17*17*35mmABS外壳;非屏蔽式;12-24VDC供电;LED指示

1

10

光电开关(漫反射)

圆柱形;M18*1;检测距离300mm;扩散反射式;PNP三线NO(常开);金属壳;灵敏度调节器;12-24VDC供电;LED指示

1

11

光电开关(槽型)

L型;槽宽5mm;红外光;5-24VDC供电;PNP输出;LED指示;2m电缆;尺寸26*18.5*15.5

2

12

微动开关

滚珠摆杆型;0.5A 125/250VAC3脚焊线型(1NO+1NC+1COM);尺寸20*10.7*6.3mm;孔距9.5mm

6

13

调压过滤器

内螺纹PT1/4;差压排水式;Mpa刻度;滤水杯容量15CC

1

14

回转气缸

双活塞齿轮齿条式复动型;规格10;回转角度范围0-190°;重复精度0.2°;力矩1.1Nm;接管口径M5*0.8;油压缓冲

1

15

双轴气缸

复动型;缸径Ф16;行程100mm;附磁石;内螺纹M5*0.8;防撞垫缓冲

1

16

感应开关

适用于DRQ系列回转气缸

2

17

感应开关

两线式;有接点磁簧管型;常开型;线长2m5-30VDC供电;红色LED指示;适用范围G型(用于MDMKTRTCACPACQSTMTWHM)、TWQSDA气缸)

2

18

气体电磁阀

五口二位;先导式;双位置单电控;内螺纹M5;工作电压24VDCDIN插座式;铝合金;压力范围0.15-0.8Mpa;介质空气

2

19

永磁直流减速电机

24VDC;减速比1/1807Rpm30Kg.cm1A;轴径Ф8

4

20

永磁直流减速电机

24VDC;减速比1/4050Rpm28Kg.cm1A;轴径Ф8

1

21

同步带轮

L型齿形(节距9.525mm);24齿;配带宽0.5英寸(12.7mm);AF轮型;铝合金(氧化)

1

22

同步带轮

L型齿形(节距9.525mm);14齿;配带宽0.5英寸(12.7mm);AF轮型;铝合金;铝合金(氧化)

1

23

同步带

L型齿形(节距9.525mm);节线长419.1mm;带宽0.5英寸(12.7mm);齿数44;材质橡胶

1

24

同步带轮

XL型齿形(节距5.08mm);60齿;配带宽0.5英寸(12.7mm);BF轮型;铝合金(氧化)

1

25

同步带轮

XL型齿形(节距5.08mm);19齿;配带宽0.5英寸(12.7mm);BF轮型;铝合金(氧化)

1

26

滚珠丝杠

轴径Ф12;导程4mm;长度400mm;配单螺母

1

27

滚珠丝杠固定座

轴径Ф10;尺寸60*34*39mm

1

28

PU圆带

粗面;圆形;外径Φ8;绿色;聚氨酯

6

29

抽屉导轨

静音滚珠三节轨;长度450mm18寸);宽度45mm1.2mm厚镀锌钢;承重30KG;闭合卡紧功能

1

30

标准网孔板

尺寸630*500*30mm;安装孔距170mm;网孔6.5*40mm;网孔间距5mm;板厚1.5mmQ235冷板;静电喷涂白皱

1

31

支撑平台

750*750*750mm;铝型材框架;横槽铝型材台面;丝杆刹车脚轮

1

4.8装配检测单元

装配检测单元的主要功能是检测工件成品的装配质量,并将检测结果作为后续分拣、仓储的依据;装配检测单元主要由防护罩、传感器组、平带输送机、配电板、支撑平台等组成。可实现传感器调试与信号采集等实训功能。

序号

品名

规格

单位

数量

1

CPU224 CN

CPU 224 DC/DC/DC;数字量输入点数14;数字量输出点数10;脉冲输出21RS485通信接口;支持PPI主站/从站协议;支持MPI从站协议;支持自由口协议;8位模拟电位器数量2;供电24VDC;尺寸120*80*62mmS7-200 CN

1

2

Profibus DP模块(EM277

RS485通信接口;支持PROFIBUSDP协议;站点地址可在模块上调节(0-99);电缆最大长度1200m;供电24VDC;尺寸71*80*62mmS7-200

1

3

电缆(无光电隔离RS232型)

3m;连接形式DB9;连接协议PC/PPIRS232/485转换;无光电隔离;最大187.5K波特率;支持多主站

1

4

分线器模块(50P

50IDC插座;国标C45导轨安装;奇偶行标注;Max100mAMax50VAC/30VDC

2

5

分线器电缆(50P

50IDC插头;线长3m;线径0.3mm²;圆形电缆

1

6

剩余电流动作断路器

2极;额定10AC型脱扣特性;剩余动作电流0.03A

1

7

开关电源

单组输出24VDC;额定101W/4.2A;尺寸159*97*38mm

1

8

塔灯

白炽灯泡;2段(红绿);长亮;24VDCABS树脂;配订短款黑色安装机架

1

9

光电开关(对射)

圆柱形;M18*1;检测距离5000mm;对射式;PNP三线NO(常开);塑料壳;12-24VDC供电;LED指示

1

10

色标开关(光电)

光源色谱红、绿、白、兰;检测距离9±2mmPNP三线NO(常开);灵敏度可调;10-30VDC供电;尺寸23*40*56mm;引线2m;金属外壳;同轴检测;多圈电位器

1

11

接近开关(电容)

圆柱形;M18*1;检测距离8mm;电容式;PNP三线NO(常开);金属壳;非屏蔽式;12-24VDC供电;LED指示

1

12

接近开关(电感)

方形;检测距离10mm;电感式;PNP三线NO(常开);38.5*25.5*25mmPBT外壳;非屏蔽式;10-30VDC供电;LED指示

1

13

接近开关(电感)

方形;检测距离5mm;电感式;PNP三线NO(常开);尺寸17*17*35mmABS外壳;非屏蔽式;12-24VDC供电;LED指示

1

14

推拉式电磁铁

框架式;行程10mm;主体高40mm;推力15N480mA24VDC供电

1

15

RX-皮带传输模块

平皮带;平皮带轮;铝型材框架;行程750mm;永磁直流减速电机(ZGB60R-60SRZ-1-25W180i7rpm24VDC;减速比1/1807Rpm30Kg.cm1A;轴径Ф8

1

16

抽屉导轨

静音滚珠三节轨;长度450mm18寸);宽度45mm1.2mm厚镀锌钢;承重30KG;闭合卡紧功能

1

17

标准网孔板

尺寸630*500*30mm;安装孔距170mm;网孔6.5*40mm;网孔间距5mm;板厚1.5mmQ235冷板;静电喷涂白皱

1

18

支撑平台

750*750*750mm;铝型材框架;竖铝型材台面;丝杆刹车脚轮

1

4.9废品分拣单元

废品分拣单元的主要功能是根据检测结果,将工件废品分拣至废品线后,放行托盘;废品分拣单元主要由三轴气动吸盘分拣机、废品线、平带输送机、配电板、支撑平台等组成。可实现三轴气动分拣机装调、气动回路控制等实训功能。

序号

品名

规格

单位

数量

1

CPU226 CN

CPU 226 DC/DC/DC;最大扩展模块数量7;数字量输入点数24;数字量输出点数16;脉冲输出22RS485通信接口;支持PPI主站/从站协议;支持MPI从站协议;支持自由口协议;8位模拟电位器数量2;供电24VDC;尺寸196*80*62mmS7-200 CN

1

2

Profibus DP模块(EM277

RS485通信接口;支持PROFIBUSDP协议;站点地址可在模块上调节(0-99);电缆最大长度1200m;供电24VDC;尺寸71*80*62mmS7-200

1

3

电缆(无光电隔离RS232型)

3m;连接形式DB9;连接协议PC/PPIRS232/485转换;无光电隔离;最大187.5K波特率;支持多主站

1

4

分线器模块(50P

50IDC插座;国标C45导轨安装;奇偶行标注;Max100mAMax50VAC/30VDC

2

5

分线器电缆(50P

50IDC插头;线长3m;线径0.3mm²;圆形电缆

1

6

断路器

2极;额定10AC型脱扣特性

1

7

开关电源

单组输出24VDC;额定199.2W/8.3A;尺寸215*115*50mm

1

8

塔灯

白炽灯泡;2段(红绿);长亮;24VDCABS树脂;配订短款黑色安装机架

1

9

光电开关(漫反射)

圆柱形;M18*1;检测距离300mm;扩散反射式;PNP三线NO(常开);金属壳;灵敏度调节器;12-24VDC供电;LED指示

1

10

调压过滤器

内螺纹PT1/4;差压排水式;Mpa刻度;滤水杯容量15CC

1

11

磁偶式无杆气缸

不可旋转型;缸径Ф20;行程450mm;附磁石;活塞速度50-400mm/s;接管口径1/8";两端垫缓冲;不锈钢

1

12

感应开关

两线式;有接点磁簧管型;常开型;线长2m5-120VDC供电;红色LED指示;适用气缸CY系列

2

13

带支撑光轴

轴径Ф16;长度550mm;座宽40mm

1

14

开口箱式滑块

轴径Ф16;尺寸45*45*33mm

1

15

双轴气缸

复动型;缸径Ф16;行程100mm;附磁石;内螺纹M5*0.8;防撞垫缓冲

1

16

感应开关

两线式;有接点磁簧管型;常开型;线长2m5-30VDC供电;红色LED指示;适用范围G型(用于MDMKTRTCACPACQSTMTWHM)、TWQSDA气缸)

2

17

回转气缸

双活塞齿轮齿条式复动型;规格10;回转角度范围0-190°;重复精度0.2°;力矩1.1Nm;接管口径M5*0.8;油压缓冲

1

18

感应开关

适用于DRQ系列回转气缸

2

19

真空发生器

直接配管型(无消声器);喷嘴直径Ф0.5;最高真空度+88kPaSUP接口Rc1/8VAC接口Rc1/8EXH接口Rc1/8

1

20

吸盘

纵向真空口接管;Ф30扁平型吸盘;丁晴橡胶;外螺纹安装方式;螺纹直径M5*0.8

2

21

气体电磁阀

五口二位;先导式;双位置双电控;内螺纹M5;工作电压24VDCDIN插座式;铝合金;压力范围0.15-0.8Mpa;介质空气

2

22

气体电磁阀

五口二位;先导式;双位置单电控;内螺纹M5;工作电压24VDCDIN插座式;铝合金;压力范围0.15-0.8Mpa;介质空气

2

23

变频器(SINAMICS V20

额定0.37KW;单相220VAC0.5HP4个数字输入;1个继电器输出;1个晶体管输出;2个模拟输入(也可作为数字输入);1个模拟输出;线性V/f控制、平方V/f控制、多点V/f控制;SINAMICS系列变频器

1

24

标准电机

机座号100;圆轴;200W/0.61A;三相380VAC1300Rpm1.54N.m

1

25

直角安装脚

适用于机座号100的电机

1

26

同步带轮

L型齿形(节距9.525mm);14齿;配带宽0.5英寸(12.7mm);BF轮型;铝合金(氧化)

1

27

同步带轮

L型齿形(节距9.525mm);24齿;配带宽0.5英寸(12.7mm);AF轮型;铝合金(氧化)

1

28

同步带

L型齿形(节距9.525mm);节线长533.4mm;带宽0.5英寸(12.7mm);齿数56;材质橡胶

1

29

平皮带

周长960mm;宽度20mm;厚度1.5mm;灰色

2

30

接近开关(电感)

方形;检测距离5mm;电感式;PNP三线NO(常开);尺寸17*17*35mmABS外壳;非屏蔽式;12-24VDC供电;LED指示

1

31

推拉式电磁铁

框架式;行程10mm;主体高40mm;推力15N480mA24VDC供电

1

32

RX-皮带传输模块

平皮带;平皮带轮;铝型材框架;行程750mm;永磁直流减速电机(ZGB60R-60SRZ-1-25W180i7rpm24VDC;减速比1/1807Rpm30Kg.cm1A;轴径Ф8

1

33

抽屉导轨

静音滚珠三节轨;长度450mm18寸);宽度45mm1.2mm厚镀锌钢;承重30KG;闭合卡紧功能

1

34

标准网孔板

尺寸630*500*30mm;安装孔距170mm;网孔6.5*40mm;网孔间距5mm;板厚1.5mmQ235冷板;静电喷涂白皱

1

35

支撑平台

750*750*750mm;铝型材框架;横槽铝型材台面;丝杆刹车脚轮

1

4.10双排仓储单元

双排仓储单元的主要功能是工件成品的分类码垛储存、库存检测、指定出库;双排仓储单元主要由三自由度码垛机、货架、配电板、支撑平台等组成。可实现伺服电机调速与定位控制、三轴电动码垛机装调、人机界面组态等实训功能。

序号

品名

规格

单位

数量

1

CPU226 CN

CPU 226 DC/DC/DC;最大扩展模块数量7;数字量输入点数24;数字量输出点数16;脉冲输出22RS485通信接口;支持PPI主站/从站协议;支持MPI从站协议;支持自由口协议;8位模拟电位器数量2;供电24VDC;尺寸196*80*62mmS7-200 CN

1

2

数字量输入模块(EM221 CN

数字量输入点数16;供电24VDC;尺寸71.2*80*62mmS7-200 CN

1

3

Profibus DP模块(EM277

RS485通信接口;支持PROFIBUSDP协议;站点地址可在模块上调节(0-99);电缆最大长度1200m;供电24VDC;尺寸71*80*62mmS7-200

1

4

电缆(无光电隔离RS232型)

3m;连接形式DB9;连接协议PC/PPIRS232/485转换;无光电隔离;最大187.5K波特率;支持多主站

1

5

人机界面

7"TFT液晶显示、LED背光;真彩65535色;分辨率800*48024VDC供电;ARM CPU400MHz);内存64MMCGS嵌入式组态软件(运行版);工业塑料结构;颜色工业灰;面板尺寸226.5*163mm;机柜开孔215*152mm;串口1RS2321RS485USB11

1

6

分线器模块(50P

50IDC插座;国标C45导轨安装;奇偶行标注;Max100mAMax50VAC/30VDC

2

7

分线器电缆(50P

50IDC插头;线长3m;线径0.3mm²;圆形电缆

1

8

剩余电流动作断路器

2极;额定10AC型脱扣特性;剩余动作电流0.03A

1

9

开关电源

单组输出24VDC;额定199.2W/8.3A;尺寸215*115*50mm

1

10

旋转式警示灯

白炽灯泡;红色;长亮;24VDC5WABS树脂;螺栓固定式

1

11

微动开关

滚珠摆杆型;0.5A 125/250VAC3脚焊线型(1NO+1NC+1COM);尺寸20*10.7*6.3mm;孔距9.5mm

22

12

光电开关(漫反射)

圆柱形;M18*1;检测距离300mm;扩散反射式;PNP三线NO(常开);金属壳;灵敏度调节器;12-24VDC供电;LED指示

1

13

光电开关(槽型)

L型;槽宽5mm;红外光;5-24VDC供电;PNP输出;LED指示;2m电缆;尺寸26*18.5*15.5

2

14

交流伺服电机

额定输出功率400W60机座号;小惯量系列;额定转矩1.27Nm;额定转速3000rpm;额定相电流2.5A;编码器2500P/R;无制动器;适配驱动器MS0020A/GS0020A

2

15

交流伺服驱动器

标准型;额定功率400W;输入电压220VAC;增量式编码器(ABZUVW输出);多种控制模式脉冲≤500kpps/模拟电压±10V/数字设定/混合模式等;六种脉冲输入方式;键盘及LED数码管显示;具有过压/过流/过载/失速/位置超差/编码器信号异常等报警保护功能

2

16

信号转换隔离器

额定电压DC10-30V;输入信号TTLRS422、输出信号HTL推挽式;最大传输频率200KHz;信号转换

1

17

永磁直流减速电机

24VDC50G马达;减速比1/10435Rpm6.3Kg.cm0.36A;轴径Ф6

1

18

推拉式电磁铁

圆管式;行程10-14mm;功率17W24VDC供电

2

19

同步带轮

S3M型齿形(节距3mm);48齿;配带宽6mmBF轮型;铝合金(氧化)

4

20

同步带轮

S3M型齿形(节距3mm);26齿;配带宽6mmBF轮型;铝合金(氧化)

1

21

同步带轮

S3M型齿形(节距3mm);26齿;配带宽6mmBF轮型;铝合金(氧化)

1

22

同步带

S3M型齿形(节距3mm);节线长711m;带宽6mm;齿数237;材质橡胶

2

23

同步带

S3M型齿形(节距3mm);节线长234m;带宽6mm;齿数78;材质橡胶

1

24

开口箱式滑块

轴径Ф16;尺寸45*45*33mm

4

25

滚珠丝杠支撑座

轴径Ф12;尺寸42*42*12mm

2

26

带支撑光轴

轴径Ф16;长度830mm;座宽40mm

2

27

直线光轴

轴径Ф16;长度1000mm;镀硬鉻;软轴

2

28

半封拖链

尼龙;半封闭;内开式;内腔尺寸18*25mm;外形尺寸25*35mm

2

29

抽屉导轨

静音滚珠三节轨;长度450mm18寸);宽度45mm1.2mm厚镀锌钢;承重30KG;闭合卡紧功能

1

30

标准网孔板

尺寸630*500*30mm;安装孔距170mm;网孔6.5*40mm;网孔间距5mm;板厚1.5mmQ235冷板;静电喷涂白皱

1

31

支撑平台

750*750*750mm;铝型材框架;横槽铝型材台面;丝杆刹车脚轮

1

工业网络智能控制与维护实训考核装置

机电一体化生产线实训装置

电工电气控制实训考核装置

电工电气控制实训考核装置

机床电气故障考核实训装置

多媒体智能型示教控制系统 、高级电工技能实训考核装置

智能化电工职业技能等级考核平台

电工高级技能鉴定实训考核设备

电工技术实训台

电工技能实训装置

电子技术实训装置

钳工技能实训装置

网络型可编程控制器综合实训装置

电工技术实验装置

维修电工技能实训考核装置

网络化PLC综合控制实训平台

自动化实训操作台

技师工作站、西门子plc实训平台

PLC可编程电器控制综合实训装置(S7-1200)(PLC+变频+电气控制+触摸屏)

数字化工业控制实训平台

工业自动化实训平台

机械手实训装置

PLC控制综合实训系统

工业自动化网络控制平台

自动化驱动实训系统

机电创新实训平台

PLC综合应用实训台

自动化设备综合实训台

PLC电气自动化控制实训平台

工业自动化实训考核设备

PLC及电气控制综合实训台

工业网络智能控制与维护实训平台

PLC电器实训台

PLC与变频技术实训装置

PLC工业网络集成控制技术实验开发平台

可编程序控制系统设计师综合实训设备

PLC可编程控制技术综合实训装置

现代电气控制系统安装与调试实训平台

机电自动化实训操作平台

智能光机电一体化综合实训考核设备

智能机电一体化实训平台

通用机电设备安装与调试实训装备

自动生产线实训考核装置

自动生产线拆装与装调实训装置

电气智能化系统安装技术实训装置

电气控制与PLC应用实训平台

智能PLC电气控制综合实训平台

机电一体化智能实训平台

PLC可编程控制实训装置、电气设备运行与控制实训室、PLC技术实训室设备

PLC电气控制综合实训平台

PLC电气控制综合实训平台

PLC、变频器、触摸屏综合实训平台

PLC可编程综合实训平台

电气控制综合实验系统

电气控制及工业数字化装调实训考核设备

电气综合实训装置、西门子S7-1200PLC综合实训设备

现代电气控制竞技实训装置

PLC综合实训台-1200

PLC综合实训平台-三菱

自动送料装车实训模型

PLC实训装置

柔性灌装自动化实训平台

PLC综合实训设备

机电一体化实训工作站

PLC可编程与变频技术综合实训装置

工业自动化网络控制平台(双面)

工业自动化网络控制实训平台(单面)

机电一体化综合实训考核系统

自动控制理论及计算机控制技术实验装置

工业互联网工程技术实训设备

电气自动化技术考核实训装置

自动控制原理实验装置

创新模块化自动生产线实训系统

PLC设备安装调试实验实训系统

工业运动控制技术实训台

电气控制与PLC控制实验装置

电气控制系统综合实训设备

可编程控制器实训装置

电气自动控制电路装调维修考核装置

机电一体化与工业网络高级应用实训平台

工业控制技术教学与考核平台

模块化柔性生产线实训系统(八站)

柔性灌装自动化生产线实训系统

MES网络型模块式柔性自动化生产线实训设备

运动控制实验装置

运动控制综合实训装置

六工位PLC可编程控制器实训台

机电一体化综合创新教学平台

机电一体化综合实训考核设备

PLC可编程控制器、触摸屏、变频器 伺服控制实训平台

PLC可编程技术综合实训装置

PLC可编程控制实训设备

网络型PLC可编程控制技术综合实训装置

网络型可编程控制器综合实训装置

可编程控制器S7-1200综合实训设备

网络型PLC可编程控制器综合实训装置( PLC+ 变频 + 电气控制 + 触摸屏)

可编程控制器综合实训装置(S7-1500)

网络型PLC可编程控制器综合实训装置(PLC+变频+电气控制+触摸屏)

西门子1214C网络型可编程控制器综合实训装置

网络型PLC可编程控制技术综合实训装置(PLC、变频器、触摸屏)

网络型PLC实训装置,PLC控制+变频+触摸屏+步进+伺服

电气实训操作台(PLC+变频+电气控制+触摸屏)

电气与PLC可编程控制综合实训装置

PLC可编程控制器综合实训装置

可编程控制综合实训装置

PLC可编程控制器实训装置

PLC可编程控制器实训装置

自动化控制技能实训台

物联网综合应用实训系统

物联网工程综合应用实训装置

物联网智能家居实训系统

PLC实训台

电气控制PLC实训台

可编程控制器、单片机综合实训装置

机电一体化实训平台

电气控制与PLC技术一体化实训设备

可编程技术实训设备

单片机技术应用实训考核装置

PLC控制技术与组态技术实训装置

单片机模拟实训台

单片机技术实训装置

单片机应用创新实验平台

单片机控制功能实训考核装置

单片机技术应用实训考核装置

PLC可编程控制器实验装置

PLC控制及变频驱动技术教学实训装置

可编程控制器综合实训装置(PLC+变频+电气控制+触摸屏)S7-1200

PLC综合控制实训装置

电机装配与运行检测实训平台

网络型PLC可编程控制器综合实训装置(PLC+变频+电气控制+触摸屏)

网络型可编程控制器实验装置(三菱)

工业网络控制实训装置

工业机械传动装调实训平台

工业数字化网络综合实训平台

工业运动控制技术实训装置

工业运动控制技术实训台

立体仓库实物教学实训装置

单片机控制二维运动实训设备

西门子工业控制与PLC综合实训平台

PLC可编程控制器实验箱

可编程控制器(S7-200SMART)实验室设备

西门子S7-1500实训设备,PLC+变频+电气控制+触摸屏

工业网络与组态实训装置

可编程电气控制综合实训装置

PLC网络综合实验平台

PLC可编程控制器综合实训装置(欧姆龙)

可编程控制器实训装置

可编程变频器及电气控制综合实训装置

工业自动化通信网络实验平台

工业自动化综合实训装置

工业控制综合实训装置

工业自动化通信网络实验台

可编程控制器自动化教学装置

变频技术实验设备

工学结合PLC实训台

(三菱PLC)综合实训装置

西门子PLC控制综合实训装置

PLC可编程变频调速综合实训装置

PLC单片机变频调速综合实训装置

PLC、变频器、电气控制、触摸屏实训装置

cr40plc可编程控制器综合实训装置

智能电控(PLC)实训平台

可编程(PLC)实训台

SB-PLC2可编程控制实验装置

可编程控制实验装置及单片机综合实验台

可编程控制器、单片机、自动控制原理综合实验台

PLC试验台、PLC实验实训考核设备

PLC变频器、伺服驱动器、步进电机驱动器实训装置

工业自动化通讯网络实训系统

网络型PLC可编程控制实验装置

PLC可编程控制实训装置PLC+电气控制

网络型PLC可编程控制器综合实训装置

PLC变频器触摸屏培训设备

调速PLC可编程控制综合实训装置

PLC可编程控制器实验台(三菱FX3U-48MR、变频、触摸屏)

PLC可编程控制器、单片机开发应用及电气控制综合实训装置

可编程控制器实训装置

单片机原理与应用实验平台

单片机应用综合实训平台

PLC单片机实训台

单片机控制技术实训平台

单片机可编程控制综合实验装置

单片机技术开发平台

单片机开发综合实验装置

单片机开发应用技术综合实验装置

单片机控制技术实训平台

创新型单片机和EDA设计综合实验开发装置

单片机•CPLD/FPGA开发综合实验装置

AB自动化控制实训装置

单片机应用技术实训装置

单片机控制功能实训考核装置

单片机开发系统、自动控制原理综合实验装置

网络型可编程控制器(1500 PLC)实验装置

PLC可编程控制器实验装置 (PLC+伺服+变频器+电气控制+触摸屏)

工业数字化网络综合实训平台

单片机应用实训考核装置

单片机应用创新实验平台

单片机技术应用实训考核装置

网络型可编程控制器(1200 PLC)实验装置

网络型PLC可编程控制器、自动控制原理综合实验装置

PLC单片机变频器触摸屏实训台

PLC可编程控制技术综合实训装置(PLC、变频器)

网络型PLC可编程控制/微机接口及微机应用综合实验装置

网络型PLC可编程控制器综合实训装置(PLC+变频ABB+电气控制+触摸屏)

网络型PLC可编程控制器综合实训装置(PLC+变频+电气控制+触摸屏)

网络型PLC可编程控制器、变频调速、触摸屏、电气控制及单片机实验开发系统综合实验装置

网络型PLC可编程控制器、变频调速、触摸屏、电气控制及微机接口与微机应用综合实验装置

可编程控制系统实训平台

PLC实验实训台

PLC可编程控制实验及单片机实验开发系统综合实验装置

PLC可编程控制系统、单片机实验开发系统、自动控制原理综合实验装置

PLC可编程控制系统、微机接口及微机应用综合实验装置

计算机装调与维修技能鉴定装置

计算机组装与维护实训装置

信号与系统·控制理论·计算机控制技术实验台

单片机实训箱、 可编程控制器实验箱

工业机器人拆装和维护平台

工业机器人教学实训装置

工业机器人应用编程实训平台

工业机器人综合应用实训平台

工业机器人多功能实训台(ABB带视觉)

工业机器人循环生产线实训装备

工业机器人基础实训设备(ABB机器人系统)

工业机器人拆装与调试实训台

机器人应用实训室设备

工业机器人多功能实训平台

工业自动化实训平台

PLC可编程控制器综合实验装置

数字化工业控制实训平台

工业电气自动化及电工技能考核实训平台

可编程工业控制实训平台

PLC综合实训台

三菱FX3G-40MR光机电一体化实训考核装置

西门子S7-1200光机电一体化实训考核装置

PLC可编程控制器综合实训装置

工业自动化综合实训装置

工业自动化综合实训装置(PLC+变频器+触摸屏+单片机)

工业全数字直流调速系统综合实训装置

变频调速系统开发平台

变频器工作原理实训设备

变频调速技术实训装置

直流调速实训装置

交直流调速实训装置

工业电气综合实训装置

工业自动化控制一体化实训室设备

工业自动化综合实训装置

工业自动化综合实训装置(PLC+变频器+触摸屏+单片机)

工业自动化综合实训装置(西门子)

工业控制创新实训平台

自动化生产线实训室设备

全数字交流调速系统实验装置

工业全数字控制实训装置

PLC训练装置

工业电气自动化及电工电子技能考核实训平台

工业运动控制技术实训台

网络型plc综合实验平台

工业控制与plc综合实训平台

工业自动化网络控制平台

可编程控制器(西门子)综合实训室

可编程控制器(三菱)综合实训室设备

液压传动实验台、液压PLC实验台、气动液压PLC实验台、电梯模型、智能建筑实验室设备 更多产品>>

透明液压传动与PLC控制实训装置

液压与气动实训装置

工业液压与PLC控制实训装置

液压与气压传动综合实训装置(工业型)

液压与气动工程技术实训台

PLC控制液压传动实训装备(单面液压)

PLC控制气动实训装备(单面)

透明液压传动与PLC控制实训装置

气动PLC控制实训装置

液压与气压传动(轧钢机)综合实训装置

液压传动测试实验台

工业型液压综合实验台

PLC控制液压与气动综合实训装置

机械装配平台与液压综合实训装置

液压元件拆装实训装置

液压与气压传动综合实训装置

液压气动PLC控制综合实训装置

实验教学用液压实验台(可视型)

多功能气动教学实验台

液压气压传动与控制实训操作平台

透明液压传动与PLC实训装置

液压与气压PLC控制综合实训装置

透明液压与气动PLC控制综合实训装置(软件控制)

透明液压传动与PLC控制实训装置

透明液压传动与PLC控制实训装置、挖掘机实训台

透明起重机液压系统与PLC控制实训装置

液压挖机与人机界面实训装置

高级电液压实训系统

PLC透明液压回路试验台

透明液压与气压传动综合实训装置(PLC控制、液压气动二合一)

液压传动与PLC实训装置(工业型单面)

PLC控制透明液压与气动综合实训装备

工程机械专业实训(验)设备

液压装载机实训系统

液压挖掘机实训系统

气动机械手实训考核装置

双面电气动PLC控制实训装置

气动传动实验台

液压传动基础实训箱

气动实训箱

基本液压传动实验台

液压与气动PLC控制综合实训装置(工业型)

气动机械手实训模型

透明液压传动与PLC实训装置

机电液气一体化实训平台

液压传动技术实验台

液压元件拆装实训台(实物)

液压传动教学装置

气动实训教学装置

双面透明液压传动技术教学装置

透明液压传动演示系统

液压传动实验台

透明液压传动与PLC实训装置

透明液压PLC控制实训装置

气动PLC控制实训装置

透明液压与气动传动综合实训装置

多功能气动教学实训台

液压与气压传动综合实训台(工业型)

工业型液压综合实验台

PLC控制液压与气动综合实训装置(工业型)

透明液压传动与PLC控制实训装置

透明气动PLC控制实训装置

液压控制综合实训装置

气动控制综合实训装置

四合一透明液压传动演示系统

液压与气压实验台

透明液压传动与PLC实训装置(铝合金框架)

透明液压挖掘机系统与PLC控制实训装置

透明液压装载机PLC控制实训台

透明液压推土机实训台

叉车液压系统实训台

挖掘机液压系统与PLC控制实训装置

透明液压PLC控制实验装置(挖掘机液压试验台)

液压挖掘机实训装置

起重机械实训装置

装载机液压系统与PLC控制实训装置

起重机液压系统与PLC控制实训装置

液压与气压传动PLC综合实训装置(工业型)

液压传动与PLC实训装置(工业型单面)

透明装载机实训台

透明挖掘机实训台

传感器实训设备、传感器实验设备、实验箱类、变频调速实验装置工业自动化实训设备

传感器与智能控制技术实训台(含视觉、工业RFID)

电力系统传感器与检测技术实训系统

检测与传感检测技术实训装置

传感器与检测技术试验台

传感器应用技术实训考核设备

传感器检测技术实训平台

传感器与检测技术实训装置

检测与传感检测技术实训装置

传感器综合实训装置

智能工业传感器检测及控制实训台(含视觉)

工业传感器检测及控制实训台

工业传感器应用与检测综合实训台

传感器技术实训室,传感器技术实训台,传感器技术实训装置

创新型测控传感器技术综合实验实训装置

传感与检测实训装置

传感器综合实验系统(22种传感器技术实验箱)

检测与转换传感器技术实验仪(20种传感器)

传感器系统综合实训装置

传感器技术实训装置

传感器应用技术实验设备

传感器应用技术实训考核设备

传感器综合实验设备

传感器系统实验仪

传感器与检测技术实验台

传感器技术实验箱

增强型型检测与转换(传感器)技术实验装置

压力传感器标定实验系统

热电阻和热点偶温度传感器校验实验系统

单片机传感器综合实验实训平台

液体流量仪表标定实验系统

压力控制测量实验装置

液位流量控制实验装置

气动薄膜控制阀与电气安装阀门定位调校实训置

检测与转换(传感器)技术实验17种箱

传感器与检测技术实训装置

创新型测控/传感器技术综合实验实训平台

流量控制测量装置

智能温度控制实训装置,自动温度测控实验装置

多媒体工程制图设计实验室设备

多功能升降式实用绘图桌

工程制图实验室设备

建筑工程制图实训室-土木工程实训室

钳工技能实训平台(六工位)

六角钳工技能实训台

钳工技能实训考核平台

钳工职业技能等级鉴定考核装置

钳工技能实训台

焊工、铆工实操室成套设备

焊接多功能实训实验室成套设备

钳工实训室简介、钳工实训工作台

机电一体化实验室设备、教学数控车床、教学数控铣床、透明电机模型、变压器模型  更多产品>>

光机电一体化控制实训系统

机电一体化实训装置

自动生产线拆装与调试实训装置

机电一体化实训装置

工业自动化综合实训装置

煤矿自动化控制实训平台

机电一体化综合实训考核设备

基于PLC机电一体化实训平台

自动化生产线实训考核装备

光机电气一体化控制实训平台

机电一体化综合实训实验系统

机电一体化系统综合实训平台

机电一体化综合系统实训装置

数字化工业机器人柔性生产线实训平台

MES网络型模块式柔性自动化生产线实训系统

MPS模块式柔性自动化生产线实训系统(六站)

灌装自动化生产线实训装置,机电一体化技师实训考核装置

光机电一体化实训考核装置(六轴工业机器人)

工业机械手实训装置

机电一体化综合实训考核系统

机电一体化综合系统实训设备

光机电一体化实训考核装置

自动化生产线实训考核平台

自动生产线实训装置

智能控制技术实训台

自动化控制技术实训装置

智能机电一体化综合实训考核设备

机电一体化综合实训系统

光机电气一体化实训装置

电机故障诊断与维修检测实训考核装置

机床电路实训考核设备

机床电路实训设备

机床自动化电气控制技能实训考核系统

机床电气线路(四合一)考核实训装置

机床电气控制实训装置(柜式双面、四合一、四种机床)

机电一体化综合实训室设备、机电液气一体化实训平台

数控设备维修实验室设备、数控机床电气故障检测实训台

机电技术综合实训考核装置

光机电一体化实训考核装置

物料分拣实训装置

煤矿培训自动化试验台

自动生产线实训考核装置

工业自动生产线实训装置

机电一体化综合实训考核装置

光机电一体化实训室设备、自动生产线实训室设备

柔性自动化生产线实训系统(六站)

机电气液一体化综合实训装置

机床电气与智能实训考核装置

3D虚拟机床及机床线路实训装置

机床电气装配与调试竞赛平台

机床电气控制技术实训台

网络化智能型机床电气技能实训考核装置

机床智能实训考核装置

机床电气培训考核实验装置

网孔型万能机床电路实训考核鉴定装置

数控铣床装调与维修考核实训设备

数控车床电气控制与维修实训考核装置

多系统数控机床虚实一体训练机

机床电气实训智能考核装置(五种机床)

数控机床维修实训设备电气控制柜

数控车床电气安装与调试实训设备

车床综合维修考核装置(各种系统)

精密双轴十字滑台实训设备

数控铣床装调与维修实训台

数控车床装调与维修实训台

数控加工中心实验室设备

数控加工中心装调与维修考核实训设备

数控车床装调与维修考核实训设备(GSK980TDi)

数控铣床装调与维修考核实训设备(广数GSK-980MDi)

数控车床维修综合实训台、数控铣床维修综合实训台

电工技能实训考核柜

机床电气控制技术及工艺实训考核装置(网孔板)

数控车铣复合机床、五轴五联动数控加工中心、五轴数控加工中心虚实一体训练机

SINUMERIK 840DSL 五轴数控加工中心虚实一体训练机

多系统数控机床虚实一体训练机(三轴

多系统数控机床虚实一体训练机

数控五轴加工实训室设备

五轴数控加工中心虚实一体训练机

数控机床故障诊断与维修实训装置

步进电机交流伺服电动机驱动系统实验装置

光机电气一体化控制实训设备

光机电气一体化实训设备

光机电一体化控制实训装置

自动化生产线实训平台

智能制造人才综合实训室建设方案

自动生产线实训系统

MPS模块式柔性自动化生产线实训系统(六站)

智能型万能机床电气实训考核鉴定装置

变压器/电机控制综合实验装置

电机及变压器综合实验装置

电机性能综合测试装置

电机与变压器维修实训设备

电机变压器维修及检测实训装置

电机故障诊断与维修检测实训考核装置

电机电控配线安装装置

机床电气控制实训装置

电机装配工技能实训装置

电机检修技能实训装置

电机拆装与维修实训台

无线遥控智能型综合机床电气电路实训考核鉴定装置

机床电气控制线路排故实训平台

模拟机床电气故障排除实训装置

机电一体化生产线实训设备

电气控制及PLC变频器电机实训装置

智能型四合一机床电气控制实训台

智能型四合一机床电气控制技能实训考核鉴定装置

电动葫芦智能培训考核鉴定设备

M7130K平面磨床电气培训装置

桥式起重机电气培训装置

龙门刨床电气技能实训考核装置

交流桥式起重机实训考核设备

Z3040B摇臂钻床电气技能实训考核装置

C650-2普通车床电气技能实训考核装置

Z3050摇臂钻床电路智能实训考核台

C6140普通车床电气技能实训考核装置

M7120平面磨床电气技能实训考核装置

T68镗床电气技能实训考核装置

X62W万能铣床电气技能实训考核装置

智能机床电路实训考核装置

空间及平面机构综合实验台   更多产品>>

钳工技能实训考核平台

工业机械传动装调实训平台

机械传动装调综合实训平台

机构运动创新设计方案拼装及仿真实验台

机械基础实训室设备,机械设计实训设备,机械传动实训台

五金冲压模、拆装模具、铝合金拆装实训模具、注塑模具、冲孔模、级进模、复合模

机械基础综合实验室、机械设计实验室

机械传动性能综合测试实验台

机构创新组合设计实验台

机械运动创新方案拼装实验台

便携式机械系统传动创新组合设计实验台

单工位零件测绘实训装置

零件尺寸误差测量组合实训装置

零件形位误差测量组合实训装置

《几何体》实测绘图训练装置

《典型零件》实测绘图训练装置

《标准零件》实测绘图训练装置

《联接与配合》实测绘图训练装置

《千斤顶》实测绘图训练装置

《台虎钳》实测绘图训练装置

《齿轮泵》实测绘图训练装置

《减速器》实测绘图训练装置

测绘用装配体、齿轮泵、阀体及机件模型

减速器拆装教学模型

滚齿机教学模型

教学用插齿机实验台

轮系创新设计拼装及仿真实验台

机械传动方案优化综合测试实验台

曲柄滑块导杆凸轮机构实验台

螺栓与螺栓组联接综合实验台

创意组合机械系统装配训练综合实验平台

带传动效率测试分析实验台(基础型)

液体动压滑动轴承实验台

便携式机械系统传动创新组合设计实验台

机械设计制造实训设备,自动化专业实训装置

曲柄导杆滑块凸轮测试实验装置

齿轮传动测试分析实验装置

链条与万向节传动测试实验装置

机械系统集成及参数可视化分析实验台

机械传动创意组合测试实验台

A型机械传动方案创意组合及参数分析实验台

B型机械传动方案创意组合及参数分析实验台

自动化夹具综合实验台

车刀量角仪

齿轮范成仪

四杆机构创客系统,零件搭接类实训设备

机械元件陈列柜

电机与变压器声动同步CD解说示教陈列柜

机械基础声动同步CD解说示教陈列柜

机械运动简图的测绘及分析实验模型

机械零件20教陈列柜

减速器声动同步CD解说示教陈列柜

机械原理声动同步CD解说示教陈列柜

机械制图16型陈列柜

模具示教陈列柜

金属切削示教陈列柜

金属工艺学CD解说示教陈列柜

公差配合陈列柜

钳工工艺学陈列柜

金属刀具陈列柜

机床夹具设计陈列柜

机械综合陈列柜《机械原理》《机械零件》《减速器》

车工工艺学陈列柜

机械设计基础陈列柜

机械设备拆装实训台

大型量具陈列柜

《机械创新设计》示教陈列柜

气动液压示教陈列柜

机械原理实训设备,机械创新实训装置,机械设计实训设备,机械传动实训设备

机械装调技术综合实训装置

机械制图模型,机械制图教学模型

机械制图立体示教模型、测绘模型画法几何投影箱

《机械基础》(中国劳动社会保障劳动版)

机械设计拆装实验室,机械设计实验室

公差与检测技术实训室

机械系统搭接装配训练实验台

透明电动机实训教学模型、变压器教学模型

减速器拆装实验室,拆装实验用大型减速器教学模型(全铝制)

机械装调技术综合实训装置

机械运动创新设计搭接实验台

机械机构基础实验台、机构创新实验台、动平衡原理实验台、轴系结构实验箱、机构搭接测试实验台、齿轮范成

透明五金冲压模拟机、透明液压注塑机演示模型、透明注塑成型模拟机、铝合金模具拆装模型
