纯电动汽车电动空调系统实训台

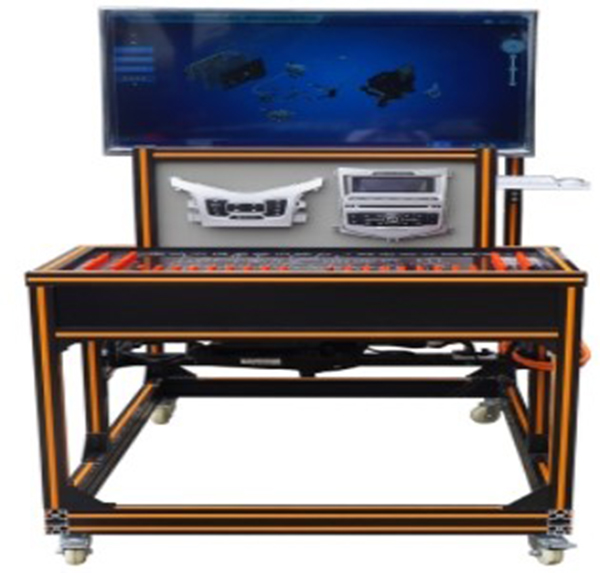

SBXNY-003纯电动汽车电动空调系统实训台

一、产品概述

训练台采用纯电动汽车原车电动空调系统制作而成，包含PTC、压缩机等部件组成，同时该实训台可互联电动空调系统智能教学系统，实现纯电动汽车电动空调系统交互式教学。

二、产品功能

1、产品采用原车器件，可真实的呈现该系统组成与各组件形态。

2、设备断掉高压电后方便各组成部件拆卸，以及各组成件的认知。

3、产品具有四个相同的测试工位，各工位可对汽车空调系统低压线路电信号进行测量，学员可借助万用表，示波器等设备对各测试点进行检测。如：电压信号，电阻信号、脉冲信号等。

4、训练台检测面板丝印彩色空调系统电路原理图，检测面板采用亚克力材质；检测端子名称采用白色字体丝印，并标注与原理图上线路连接关系对应的数字。

5、检测面板平铺，检测面板上丝印原车线束插接器端子排列图。

6、可搭配与该实训台相配套的纯电动汽车电动空调系统训练台智能教学系统对设备进行相关故障设置及清除。

7、实训台配置43寸高清多媒体显示屏，分辨率1920*1080。

8、实训台通过CAN转USB设备对协议数据信息进行转换，实现MiniPC数据传输。

9、测试面板底部支撑箱体表面喷涂高附着力磨砂黑色烤漆，工艺精湛，美观大方。

10、训练台必须与纯电动汽车电驱动系统训练台、纯电动汽车动力电池及管理系统训练台、纯电动汽车电控助力转向训练台、纯电动汽车车身电气训练台等互联互动，为互联设备提供能量源。

11、训练台采铝型材，底部安装4个万向脚轮，脚轮带自锁装置，可以固定位置。

12. ★要求配套在线教育课程开放平台（提供演示视频）:

1、本系统是互通教学多元化管理平台，将用户传统的各个平台系统实施整合，集中互通管理，解决多平台、多账号难以管理、数据库分散无法集中统计等问题。系统包含了：在线教务管理系统、在线课程资源管理平台、在线习题库平台、在线考试考核平台、线上视频课程管理平台及线上虚拟仿真教学管理平台，真正意义的一站互通数据集中统计！

2、课程资源：多个微课视频实拍采集教学视频素材，后期影视包装，片头10秒左右，片尾5秒左右，视频尺寸不低于1920*1080，视频格式MP4、FLV等；多个虚拟仿真内容采用unity引擎开发，在pc端win系统上运行（win7、win8、win10，注不包含win xp）软件。

▲要求提供在线教育课程开放平台软件来源证明文件,原件备查。

三、43寸高清多媒显示端要求

1. 液晶面板

1) 对角线尺寸43"；面板品牌SAMSUNG、LG （原装进口A规)；类型TFT-LCD S-PVA

2) 分辨率1920 × 1080 (FHD) @60hz；点距（H×V）0.63 × 0.63mm；亮度(典型值) 350cd/m2

3) 对比度(典型值) 5000:1；动态对比度10000:1；可视角度(水平/垂直) 178°/178°

4) 响应时间(灰阶) 8ms；可视区域(mm) 943.2 ×531.4mm；色素 1670万色 24Bit

5) 色域(NTSC) 72%；背光WLED；显示比例16：9；响应时间>8ms；寿命>100000H

2. 电容触摸特性

1) 43寸投射式电容屏10点触控 ;产品结构 Glass/F/F;支持系统 windwos 7/8 32/64位;

2) 精确度Within 2.5mm each target & 10% Jitter limit on moving;玻璃穿透率大于85 % ;

3) 玻璃雾度值3% (Maximum) ;总厚度值 4.65 ± 0.15 mm (Cover 4 mm & Sensor 0.47 mm);

4) 触摸力度零压力触摸;感应次数寿命600万次;响应时间>5ms;供电方式全双工USB 供电 DC +5V 最大500Ma;

3. Windows引擎性能

1) 操作系统支持windows 2000/2003，XP/Vista，Windows 7 ，Windows 8 (64bit）

2) CPUIntel? Core? i5 四核;硬盘(HDD) 128GB SSD;显卡2G独立显卡;内存(DDR3)1333MHz/8GB

3) 网卡 10M/100M/1000M网络;USB接口USB × 4 (USB3.0*2, USB2.0*2）

4) 数据输入接口RJ45× 1, WIFI × 2 (3G可扩展）;Mic输入立体声3.5mm ×1

5) Audio输出立体声3.5mm ×1;视频输出接口VGA ×1, HDMI ×1;主机结构OPS模块（可自由拔插）

4. 电源特性

1) 开关电源 AC100-240V~(+/-10%),50/60Hz；电源功耗180W；整机功耗(典型值)150W

2) 电源待机功耗1W；电源接口欧规 220V两相三线制。

SBXNY-003A纯电动汽车电动空调系统实训台

一、产品概述

该系统可与纯电动汽车电动空调系统训练台互联，教学系统内置与实训台面板相匹配的彩色电路图，同时搭配可视化课程资源与文本资源，实现纯电动汽车电驱动系统交互式教学。

二、产品功能

1、智能教学系统安装在miniPC上，可通过HDMI高清线投放在43寸显示器上。

2、智能教学系统具有查看视频资源、文本资源、彩色电气原理图等功能。

3、彩色电器原理图可根据实训需求通过滑动鼠标滚轮进行放大和缩小，方便学员进行故障诊断与排除。

4、视频资源分为内置资源和本地资源，理论模式状态下可播放可视化资源或查看文本资源。数据与信息资源通过43寸高清多媒体端动态显示。

5、理论模式具有资源上传与删除功能，通过资源上传功能，教师可以自主上传视频类资源和文本资源等，或者删除自主上传的课程资源。

6、视频播放技术采用高清播放平台，视频播放支持swf、MP4等多种格式，视频播放时可以全屏或暂停。

7、文本资源支持word、excel、PDF、PPT等多种格式，文本资源支持离线查看。

8、智能教学系统具有镜像投屏功能，支持有线投屏和无线投屏无缝切换；基于体验感知自动采取不同的传输策略，支持同网段下，教师可通过控制单台设备进行对应课件及视频的多屏幕投放授课，投放的视频和鼠标信息采用不同通道异步传输，具有更有的图像编解码算法，鼠标指针位置60帧/s，实现鼠标的精准定位，使得在有限的带宽网络内，各分屏显示器中所呈现的画面仍有较高的清晰度；连接成功后，将周围的移动设备与教室或者周围的多台多媒体设备连接起来，构成一种新型的授课模式，最大程度上满足了多位同学同时互动学习的功能。9、实训模式可进行故障设置，通过43寸高清多媒体端对具体故障名称等进行设置与恢复。
