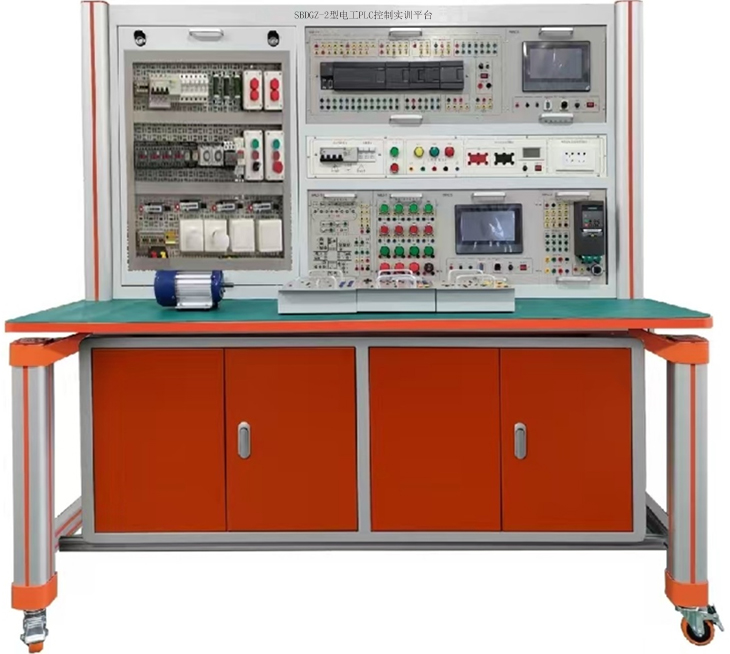

SBDGZ-2型电工PLC控制实训平台

一、产品概述：

电工PLC控制实训平台,电工PLC控制实训装置为模块化组合式实训设备，适用于电气自动化、机电一体化等专业，融合电工基础、电子技术、继电接触电气控制、电力拖动、PLC可编程控制综合实训，实现理实一体化教学、实操训练与职业技能考核。电工PLC控制实训平台集成网孔板布线区域、交直流电源系统、测量仪表、低压电器模块、电工电子挂箱、PLC主机单元、人机触摸屏、电机拖动负载模块，支持自由接线、线路安装调试、故障设置与故障排查训练。
电工PLC控制实训平台采用模块化挂箱与网孔板结合结构，整合电工、电子、继电电气控制、PLC可编程控制实训单元，配置交直流电源、测量仪表、触摸屏、电机负载单元及完备多重安全保护。可完成电工电子电路装调、电力拖动线路实操、PLC程序编写调试、人机联动控制、电气故障排查等实训项目，满足课程教学、技能训练及职业技能等级考核，强化学生电气安装、编程调试与故障检修实操能力。
电工综合实训考核装置，电工PLC控制实训设备以西门子PLC和常用的低压电气元件为核心，安全电源管理系统，以及采用理实一体化端子进行分布式接线。即起到快速插线方式接线，也可进行与工业现场实操式接线，教学与现场应用相结合的理实一体化设计模式，形成教学与实际操作于一体的现代电气控制技能实训平台。
电工PLC控制实训设备所配备的网孔实训模块，保证了低压电器设备使用寿命但并不减少实际操作的实训目的，进行电工扩展控制于一体等全面的学习，通过规划设计与合理的布局，保证学员是实训时由浅至深的实训，能够实现多功能的开展实训项目。

1、电气控制线路元器件都装在作为挂板的安装板上，采用网孔板结构，PLC 控制模块及对象独立模块，可以根据要求选择挂在型材支架上，操作方便、更换便捷，便于扩展功能或开发新实训，永不淘汰

2、整体操作台拆包即用，仅需三相四线的交流电源，即可投入使用；

3、操作技能培训用的控制线路和实训用的电机,可模拟工厂中各类电气拖动系统, 并可满足维修电工的安装、调试、故障分析及排除的技术要求；

4、装置设有电压型和电流型漏电保护器，多重保护能确保操作者的人身安全；

5、所有元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件不受损坏；

6、通过走线槽进行走线，符合工业现场技术要求，满足工业现场的工艺布线训练的要求。

二、技术性能：

1、输入电压：三相四线（或三相五线）～380V ± 10%，50Hz；

2、工作环境：温度-10～＋40℃ , 相对湿度＜85% （25℃) ;

3、装置容量：＜1.5KVA；

4、外形尺寸： ≥1600×700×1650mm3；

5、漏电保护动作电流： ≤30mA；漏电保护动作时间： ≤0.1s；

三、装置的基本配置及功能

（一）电源控制屏

▲1、实训桌采用四个工业铝型材立柱为支撑，立柱端部均安装有调节脚，方便高度调节，主体结构通过左、右各 2 个 C 字形钣金构件连接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为 30×60mm。立柱采用工业铝型材成型工艺，表面进行氧化处理，截面尺寸：80×80mm。四面带槽，槽宽约8mm，端部配套开模橙色塑料堵头，堵头采用环保 ABS 材料。槽内适用工业铝型材通配螺母及配件。C 字形钣金构件为左、右对称件，表面橘色静电喷涂工艺。台架四周采用 30*60mm 带封面铝型材，表面喷彩色环氧塑粉，整机既坚固耐用，美观大方。

2、实训桌下方装有四个万向带刹车脚轮，便于移动和固定。并设有两个抽屉，可用于放置工具、线材及资料。

3、实训台面采用厚度≥25mm 的高密度纤维板进行加工制作，表面采用张贴高强度磁白色耐磨防火板面，采用高强度优质胶水贴合，截面四周 PVC橘色封边，整体牢固，造型美观。

4、带底轮的元件柜，采用圆弧卷边冷冲压钣金一体成形，封闭式结构，表面静电喷涂，外形尺寸：不小于长 400x 宽 450×高 660（mm），柜体四边圆弧设计：R=28mm (±5mm），柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，底部配有 4 个 3 寸万向带刹车脚轮。

5、电源控制屏：实训台两侧立柱采用 80*80mm开模工业型材，左边配套有网孔板，右边中间配套有电源屏，上下可以挂实训模块挂箱，表面采用喷涂处理。电源控制屏面板采用不小于 3mm 绝缘电工面板，面板上安装有漏电保护器，3P 熔断器，绿色带灯启动按钮 1 个，红色带灯停止按钮1 个，3 个 LED 显示电压表，要求显示电压数值较大，24V 蓝色液晶显示电压表，24V 电压输出，为保证插接线方便，24V 正负输出的 3 号柱子不少于 12 个，并配有双联插座。

6、网孔板为挂件式，采用 1.5mm 厚的钢板，网孔板的尺寸为 600mm×700mm，孔大小为 5mm× 10mm，元器件可以安装于网孔板任何位置，并配有线槽，满足学生自行布线要求。

（二）电力拖动模块

1、剩余电流动作断路器，DZ47LE-32 3P+N 16A， 1 个；

2、小型断路器，DZ47-60 3P C10A ，2 个；

3、交流接触器，CJX2-1210 220V，6 个；

4、辅助触头，F4-22，6 个；

5、继电器，JZX-22F(D)/4Z DC24V，4 个；

6、继电器座，CZY14A，4 个；

7、熔体，3A，3 个；

8、熔体，2A，4 个；

9、熔断器座，RT28N-32 32A，7 个；

10、时间继电器，JSZ3A-B（通电延时 0.1s-6m) AC220V，2 个；

11、时间继电器座 2 个；

12、热过载继电器，NR4-63/1.6-2.5A，3 个；

13、行程开关，LXK3-20S/B，不带锁，单轮，3个；

14、行程开关，LXK3-20S/BH，带锁，单轮 3 个；

15、3 位按钮盒，NPH1-30，浅灰色，2 个；

16、自复型平头按钮，LAY39-11BN/4 ，1 常开， 1 常闭，红色，1 个；

17、信号指示灯，ND16-22DS/4 AC220V，绿色， 1 个；

18、信号指示灯，ND16-22DS/2，AC/DC24V，绿色，4 个；

19、信号指示灯，ND16-22DS/2 AC/DC24V，红色， 1 个；

20、信号指示灯，ND16-22DS/2 AC/DC24V，黄色， 1 个；

21、短柄旋钮，LAY39-11X/2 ，1 常开，1 常闭，二位置锁定，3 个；

22、控制变压器，NDK(BK)-200VA0-220V-380V/0-6V-24V-36V-110V，1 个；

23、桥堆，KBPC5010 50A/10W，1 个；

24、管式电阻，RX20-25W100 Ω ±5%，3 个；

25、线槽，40*35，白色，3 条；

26、通用 C45 铝导轨，35*7.5*1.1mm 1 米，3 条；安装螺钉 1 套；

27、三相异步电动机：功率：180W，额定电压： AC 220V 或 380V，转速：1400RPM，额定电流：0.4A，额定频率：50Hz，要求带香蕉头绕组短截线，1套；

（三）PLC 模块

1、PLC 模块（1 套）挂件形式，面板采用 3mm 的新型绝缘电气材料面板。

（1）配置 PLC主机，采用世界知名品牌西门子S7-200 SMART，CPU SR30可编程控制器，具体配置为：板载18点输入/12点输出，输入支持漏型/源型信号，输出类型为继电器，最大阻性负载2A；本体集成1个以太网口、1个RS485串口；支持6个模块扩展、1个型号板扩展；程序内存18KB、用户数据12KB；过程映像256位输入/256位输出；支持6路高速计数器输入，最高200kHz；支持microSDHC卡；布尔运算152ns、移动字1.2μs、实数数学运算3.6μs；PROFINET端口10/100Mb/s，支持8个HMI设备连接、8个客户端和8个服务器连接、8个主动和8个被动开放连接；串口支持1.2K-115.2kb/s、187.5kb/s速率通讯。电源电压允许AC85-264V。配套模拟量模块。

可以完成相关实训项目仿真及教学。PLC 控制系统要求满足电气设备的控制技能训练、智能楼宇自动技能训练，工业自动化系统的训练。

2、变频器模块（1 套）挂件形式，面板采用 3mm 的新型绝缘电气材料面板。

（1）ABB变频器ACS510：具备宽电压范围的输入，支持不同的电网电压；输出频率范围广，适应不同的电机类型和应用需求。支持多种控制方式，包括标量控制和矢量控制，其中矢量控制具有较高的调速精度和动态性能，能够满足复杂控制需求。提供模拟输入、输出以及数字输入、输出接口，方便与外部系统进行通信和控制。

模块要求接线牢固，线号鲜明，开关、各插孔以颜色区分，插孔功能区分明，绝缘良好。控制系统可满足电气设备的控制技能训练、智能楼宇自动技能训练，工业自动化系统的训练。

3、触摸屏（1 套）挂件形式，面板采用 3mm 的新型绝缘电气材料面板。

昆仑通态MCGS 7寸，262K色TFT液晶屏，分辨率800*480四线制电阻式触摸屏。工业级低功耗Cortex-A7CPU、4核800MH主频，256M内存，128M系统存储；集成3个串行接口(COM1:RS232,COM2:RS485，COM3:RS485),1个USB接口，1个以太网接口；内置McgsPro专业版；DC24V供电，防护等级IP65(前面板)。

4、抢答器/音乐喷泉（ 1 套）挂件形式，面板采用 3mm 的新型绝缘电气材料面板。

通过对抢答系统中各组人员抢答时序的监视和控制，掌握条件判断控制指令的编写方法；通过对音乐喷泉控制系统中的"水流 "及音乐的循环控制，掌握循环调用指令的编写方法。

5、装配流水线/十字路口交通灯（ 1 套）挂件形式，面板采用 3mm 的新型绝缘电气材料面板。

通过对"生产流水线 "顺序加工过程及十字路口交通灯路况信号的控制，掌握顺序控制指令的编写方法。

6、恒压供水/天塔之光（1 套）挂件形式，面板采用 3mm 的新型绝缘电气材料面板。

通过对"水塔水位 "和"储水池水位 "变化过程的判断，了解简单逻辑控制指令的编写方法。通过对天塔之光闪亮过程的移位控制，掌握移位寄存器指令的编写方法。

7、自动送料装车/四节传送带（1套）挂件形式，面板采用 3mm 的新型绝缘电气材料面板。

通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制，掌握较复杂逻辑控制指令的编写方法。

8、多种液体混合装置（ 1 套）挂件形式，面板采用 3mm 的新型绝缘电气材料面板。

通过对"液体混合装置 "中不同液体比例及液体混合时搅拌时间的控制，掌握条件判断指令及各种不同类型的定时器指令的编写方法。

9、自动售货机（1 套）挂件形式，面板采用 3mm 的新型绝缘电气材料面板。

通过对用户投币数目的识别和自动售货机中各种"货物 "的进出控制，掌握各种计数器指令及比较输出指令的编写方法。

10、自控轧钢机/邮件分拣机（1 套）挂件形式，面板采用 3mm 的新型绝缘电气材料面板。

通过对自控轧钢机和邮件分拣机原材料（"钢锭"、"邮件"）来料数量、来料类别识别及对各种执行器（例如"电机"）启停时序的控制，掌握数值运算指令及中断指令的编写方法。

11、机械手控制/自控成型机（1 套）挂件形式，面板采用 3mm 的新型绝缘电气材料面板。

通过对机械手停留"位置 "及自控成型机各方向"液缸位置 "的控制，掌握一个完整工业应用系统中的较简单逻辑控制程序的编写能力。

12、加工中心（1 套）挂件形式，面板采用 3mm 的新型绝缘电气材料面板。

通过对加工中心中各方向"电机 "运行方向及"刀库 "进出刀、换刀过程的控制，掌握一个完整工业应用系统中的较复杂逻辑控制程序的编写能力。

13、温度控制（1 套）挂件形式，面板采用 3mm 的新型绝缘电气材料面板。

温度加热模块采用散热较好铝材料，内部可以安装单路或双路PTC加热器，并留有传感器位置开孔，散热风扇安装在加热源的上方，并设置有不锈钢防护网罩，加热源下方安装有直流电机，不仅可以完成温度的PID控制，也可以完成直流电机控制，为防止学员强电和弱电接错线，强电线和弱电线采用不同接线柱。。

14、卷尺（1 把）3 米；

15、尖嘴钳（ 1 把）：6 寸绝缘耐压；

16、斜口钳（ 1 把）：6 寸绝缘耐压；

17、绝缘耐压（1 把）：8 寸绝缘耐压；

18、螺丝批（ 1 套）：微型螺丝批；

19、内六角（ 1 套）：23 件全抛光扳手 6-32mm；

20、扳手（1 把）：美工刀（刀片宽 18mm,刀片厚度 0.5mm）；

21、螺丝批（1 套）：螺丝批十字、一字各 3 个；

22、扳手（1 把）：活动扳手 12 寸；

23、螺丝批（ 1 套）：电动螺丝批；

四、教学资源

（一）电工技能与实训仿真软件（整体实训室配置一套）

1、软件涵盖了电工基本常识与操作，电工仪表，照明电路安装，电机与变压器，低压电器，电动机控制，电工识图等等，全部配有图片讲解，由简到繁，通过循序渐进的方式教学。

（1）电工基本常识与操作：

实训项目包括：安全用电常识（触电方式、防护措施、接地接零、急救措施）、常用电工工具（通用工具、线路工具、设备工具）、常用导线连接（绝缘剥削、线头连接、接线桩、绝缘恢复）、手工焊接工艺（焊接工具、焊接过程、焊接质量、拆焊过程）。

（2）电工仪表：

实训项目包括：万用表、电能表、钳形电流表、兆欧表、直流电桥、配电板；

万用表包含：外形、结构、面板、使用；

电能表包含：外型、原理、检测、布局、连线、仿真操作；

钳形电流表包含：外型、原理、仿真操作；

兆欧表包含：外形、原理、仿真操作；

直流电桥包含：外型、仿真操作；

配电板：外型、布局、连线、仿真操作。

（3）电机与变压器：

电机与变压器包括三相异步电动机、单相异步电动机、伺服电动机、步进电机、直流电动机、变压器等；

三相异步电动机包含：简介、外形、结构、装配、维修；

单相异步电动机包含：简介、外型、结构、装配；伺服电动机包含：简介、外型、结构、原理；

步进电机包含：简介、外型、原理；

直流电机包含：包含：简介、外形、结构、装配；变压器包含：简介、外型、结构、原理、检测；

（4）低压电器：

低压电器包括交流接触器、继电器、常用闸刀开关、低压断路器、熔断器、起动器、主令电器等内容。

交流接触器包含：简介、外型、结构、原理、组装、检测；

继电器包含：简介、外型、结构、原理、检测；

常用闸刀开关包含：简介、外形、结构；

低压断路器包含：简介、外型、结构、原理；

熔断器包含：简介、外型、结构；

起动器包含：简介、外型；

主令电器包含：简介、外形、结构；

（5）电动机控制：

电动机控制包括有过载保护运转控制、联动控制、行程控制、自耦降压起动、接触器 Y-△起动、时间继电器 Y-△起动、机械制动、反接制动、能耗制动、双速调速、电动葫芦、绕线式电动机控制、车床控制、磨床控制、钻床控制、直流调速、直流制动、直流正反转电路控制实训项目。

（6）照明电路安装：

照明电路包括荧光灯接线、两地灯控制 2 个实训项目。

荧光灯包含：器材介绍、电路、原理、接线、排故。

两地控制灯包含：器材介绍、电路、接线。

以上实训项目的内容主要包括器材、电路、原理、布局、接线、运行、故障排除等。

（7）电工识图

主要包含识图、原理图、接线图等内容。

（8）电工软件主要仿真电工电拖实训部分和电工照明实训部分。

电工电拖实训部分：12 种仿真教学试验，每种项目包含元件介绍、布线原则、手动布线、自动布线、运行展示。试验项目如下：

序号	名称	型号与规格	数量
1	实训平台	型材与钣金结构	1台
2	可编程控制器单元	西门子smart 200	1套
3	触摸屏单元	昆仑通态7寸触摸屏	1套
4	变频器单元	ABB触摸屏acs510	1套
5	抢答器/音乐喷泉	实训挂件	1只
6	装配流水线/十字路口交通灯	实训挂件	1只
7	恒压供水/天塔之光	实训挂件	1只
8	自动送料装车/四节传送带	实训挂件	1只
9	多种液体混合装置	实训挂件	1只
10	自动售货机	实训挂件	1只
11	自控轧钢机/邮件分拣机	实训挂件	1只
12	机械手控制/自控成型机	实训挂件	1只
13	加工中心	实训挂件	1只
14	温度控制模块	实训挂件	1只
15	工具	卷尺（1 把）、尖嘴钳（ 1 把）、斜口钳（ 1 把）、绝缘耐压（1 把）、螺丝批（ 1 套）、内六角（ 1 套）、扳手（1 把）、美工刀、螺丝批（1 套）、扳手（1 把）、螺丝批（ 1 套）	1套
16	电力拖动器件	1、剩余电流动作断路器， 1 个；2、小型断路器，2 个；3、交流接触器，6 个；4、辅助触头，6 个；5、继电器，4 个；6、继电器座，4 个；7、熔体，7 个；9、熔断器座，7 个；10、时间继电器，2 个；11、时间继电器座 2 个；12、热过载继电器，3 个；13、行程开关，不带锁，单轮，3个；14、行程开关，带锁，单轮 3 个；15、3 位按钮盒，2 个；16、自复型平头按钮，1 常开， 1 常闭，红色，1 个；17、信号指示灯，AC220V，绿色， 1 个；18、信号指示灯，AC/DC24V，绿色，4 个；19、信号指示灯，AC/DC24V，红色， 1 个；20、信号指示灯，AC/DC24V，黄色， 1 个；21、短柄旋钮，，1 常开，1 常闭，二位置锁定，3 个；22、控制变压器，1 个；23、桥堆，1 个；24、管式电阻，3 个；25、线槽，4035，3 条；26、通用 C45 铝导轨，357.5*1.1mm 1 米，3 条；安装螺钉 1 套；	1套
17	三相异步电动机	功率：180W，额定电压： AC 220V 或 380V	1台
18	配套软件	电工技能与实训仿真软件	1套
19	学生凳		2个
