2025年4月18日

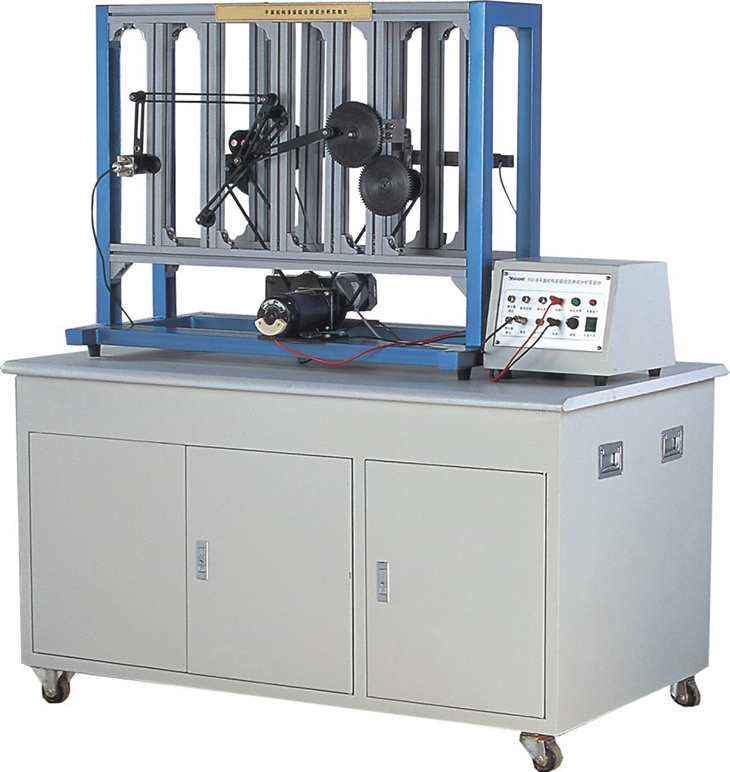

SBPJC-B平面机构多级组合测试分析实验台
一、平面机构多级组合测试分析实验台概述
平面机构设计与数字化分析实验台是根据高等院校机械类专业实验教学改革需要开发设计的设计性、综合性实验设备。
平面机构多级组合测试分析实验台利用各种给定的平面机构，根据想象力搭接成一个完整的机械传动方案并进行机构运动的测试分析，不仅可以培养学生的机构创意组合设计能力与数字化分析能力，而且还可以培养工程实践能力。
二、实验内容
1．平面机构创新设计：学生根据所学知识和实验台提供的零件库，设计平面机构传动方案。
2．平面机构拼装：学生可根据本实验台提供的15种以上传动方案或自己的设计方案进行组装。
3．平面机构运动学测试及仿真实验：学生通过对自己设计的平面机构进行测试分析、运动分析、实验结果分析。
4．虚拟三维运动演示实验
三、性能特点
1.工作台架采用双面操作设计，A面用于测试分析,B面用于平面机构设计和拼装实验,美观大方、适用性强、操作方便。
2．所有杆构件长度及滑块偏心距均可进行调节，分析该参数改变对机构运动特性的影响。
3．该实验台集平面机构设计、拼装、测试及性能分析与一体，培养学生综合设计、创新能力、工程实践能力、分析问题和解决问题的能力。
4．实验台框架及零部件采用优质钢材精工制造，零部件采用工业发蓝处理，防锈效果好。
四、主要技术参数：
（1）交流调速电机：120W
220V 0-200r/min
（2）交流带减速器电机：90W
220V 10r/min
（3）测试传感器：直线位移传感器：输出电压：0-5V
量程：160L 1支
旋转编码器：输出电压：0～5V
脉冲数：1000P 2支
（4）皮带传动
皮带轮 4个皮带O型×850L
2根
（5）齿轮传动
M=2 Z=80 2个
M=2 Z=90 2个
M=2 Z=36 1个
（6）工作台外形尺寸：1200×800×800mm
操作台外形尺寸：1000×300×800mm
五、提供带测试软件的15种拼装方案
1、曲柄滑块偏心机构
2、曲柄滑块对心机构
3、曲柄导杆偏心机构
4、曲柄导杆对心机构
5、曲柄导杆滑块偏心机构
6、曲柄导杆滑块对心机构
7、曲柄摇杆-齿轮齿条机构
8、曲柄摇杆机构偏心机构
9、曲柄摇杆对心机构
10、曲柄导杆摇杆机构
11、双曲柄摇杆机构
12、双曲柄摇杆滑块机构
13、正弦凸轮机构
14、简振动凸轮机构
15、槽轮机构可以组合其他拼接机构。
|
