[产品型号]:SBJX-JYD [产品名称]:螺栓组及单螺栓联接静动态综合实验台 [价     格]: [在线客服]:

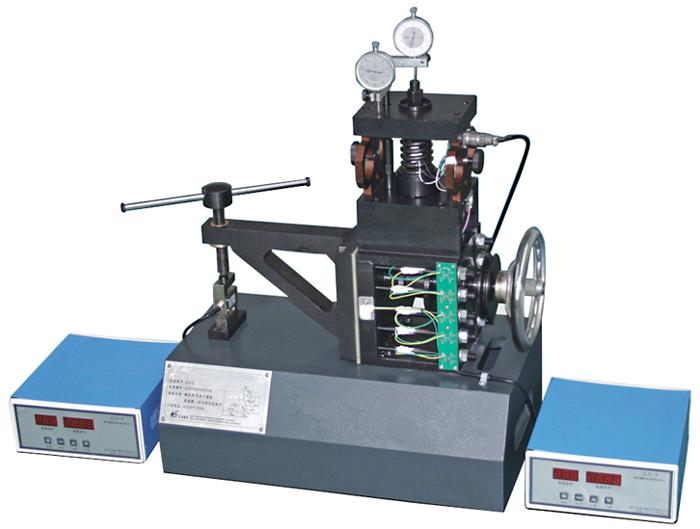

SBJX-JYD螺栓组及单螺栓联接静动态综合实验台


一、 功能简介

现代各类机械中,广泛应用螺栓进行联接,如何计算和测量螺栓受力情况及静、动态特性参数,是工程技术人员的一个重要课题。螺栓联接实验台是本公司根据《现代机械工程基础实验教程》指导书开发的实用性很强的教学设备。本实验台采用全新现代测试手段,利用传感器及计算机对螺栓联接静、动态参数进行采集、处理、仿真的实验设备,其设计紧密结合螺栓联接的教学内容,可完成螺栓应力与变形的测试与分析,测量数据稳定、重复性好,是当前理想的基础教学实验设备。


二、 性能特点
1、 该实验台为螺栓组及单螺栓的组合实验台,同时具有螺栓组静态实验及单螺栓静、动态实验组合功能。一台实验台可完成两种实验台的实验功能。
2
、 螺栓静动态受力、变形、刚度,轴向载荷,预紧拉力等实验。
3
、 通过计算机测试分析软件自动进行螺栓联接动静态实验,实现两种实验手段,可作综合性实验;
三、 实验项目及内容
1
、 螺栓组载荷分布及其测试;
2
、 静态测试相对刚度变化对螺栓总拉力的影响;
3
、 动态测试相对刚度变化对螺栓应力幅值与动载荷幅值的影响。
4
、 电阻应变仪的工作原理及各测量点应变片的组桥方式

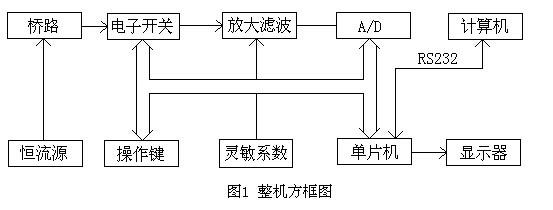

本仪器由精密恒流源,多路切换开关,前置放大器,低通滤波器,A/D转换器,单片机,显示电路,电源等部分组成见方框图。
方框图


四、 实验设备主要技术参数
1、 单相交流异步电机:90WN=1400r/min
2
、 电阻应变片电阻值:R=120Ω;灵敏度系数:K=2.08
3
、 螺栓组实验螺栓:M1210个)
4
、 实验单螺栓:M161个)
5
、 四路静动态测试仪:测量范围:0±30000με
1.
零点不平衡:±10000με
2.
基本误差:0.2FS
3.
分辨率:1με
4.
零点漂移:±2με/4小时、±0.5με/
5.
测量方式:1/4桥、半桥、全桥
6
、 外型尺寸:800×350×600
螺栓组及单螺栓联接静动态综合实验台

序号

图号

名称

数量

备注


SBJX-JYD-001

底座

1

焊接组件


SBJX-JYD-002

连接座

1

焊接组件


SBJX-JYD-002-1

连接座-底座

1

Q235


SBJX-JYD-002-2

连接座-前后板

2

Q235


SBJX-JYD-002-3

连接板-顶板

2

Q235


SBJX-JYD-003

悬臂

1

焊接组件


SBJX-JYD-003-1

悬臂背板

1

Q235


SBJX-JYD-003-2

悬臂板

1

Q235


SBJX-JYD-004

加载螺钉

1

45#


SBJX-JYD-005

加载杠杆

1

活塞杆


SBJX-JYD-006

杠杆螺钉

2

45#


SBJX-JYD-007

铜套螺母

1

黄铜


SBJX-JYD-008

传感器底座

1

Q235


SBJX-JYD-009

弹性连接块

2

尼龙


SBJX-JYD-010

补偿片安装片

2

不锈钢


SBJX-JYD-011

传感器压头螺钉

1

Q235


SBJX-JYD-012

中间实验螺栓

10

45#


SBJX-JYD-013

偏心轮轴

1

45#


SBJX-JYD-014

偏心轮

1

45#


SBJX-JYD-015

偏心轮隔套

1

45#


SBJX-JYD-016

盲孔端盖

1

Q235


SBJX-JYD-017

通孔端盖

1

Q235


SBJX-JYD-018

大带轮-SPZ

1

Q235


SBJX-JYD-019

电机带轮-SPZ

1

Q235


SBJX-JYD-020

顶杆导向板

2

Q235


SBJX-JYD-021

挺杆支座

1

Q235


SBJX-JYD-022

小销轴

1

45#


SBJX-JYD-023

挺杆

2

45#


SBJX-JYD-024

弹簧下支座

1

45#


SBJX-JYD-025

弹簧

1

60Si2Mn(外购件)


SBJX-JYD-026

八角环

2

55Si2Mn


SBJX-JYD—027

弹簧上支座

1

45#


SBJX-JYD-028

锥塞

2

45#


SBJX-JYD-029

表夹杆

1

Q235


SBJX-JYD-030

表夹

2

铝合金


SBJX-JYD-031

夹紧螺钉

4

45#


SBJX-JYD-032

弹性垫圈

1

45#


SBJX-JYD-033

厚螺母

1

标准件


SBJX-JYD-034

空心试验螺栓

1

45#


SBJX-JYD-035

小螺杆

1

45#


SBJX-JYD-036

下联接板

1

Q235


SBJX-JYD-037

上联接板

1

Q235


内六角圆柱头螺钉

M6×35(发黑)

8

标准件


内六角圆柱头螺钉

M10×30(发黑)

4

标准件


内六角圆柱头螺钉

M6×15(发黑)

9

标准件


内六角圆柱头螺钉

M6×20(发黑)

4

标准件


内六角圆柱头螺钉

M12×20(发黑)

4

标准件


内六角圆柱头螺钉

M8×20(镀白锌)

2

标准件


内六角圆柱头螺钉

M8×10(镀白锌)

1

标准件


内六角圆柱头螺钉

M8×40(发黑)

4

标准件


内六角圆柱头螺钉

M8×25(发黑)

4

标准件


电机

J110ZYT152-PX25-A3

1

博山新微电机


轴用A型挡圈

φ10

2

标准件


螺母

M12

10

标准件


手轮

d=12、D=250

1

五金件


百分表

量程:0-10MM

2

标准件


称重型传感器(MS-1

0-500KG

1

外购件


V型带

SPZ型(带长L=675

1

外购件


深沟球轴承

型号6205

2

标准件


深沟球轴承

型号6200

2

标准件


工具

十字螺丝刀1把、内六角扳手1套、22-2412-14开口扳手各1

1套

外购件


应变片

应变片及接线端

11

外购件


合格证


1

硕博科教


控制盒

单片机

1

硕博科教


电源线


1

外购件


产品说明书


1

硕博科教


装箱单


1

硕博科教
