SB-Z3040B摇臂钻床电气技能实训考核装置
1、功能要求：要求试用于课堂机床电气控制演示、机床电气控制原理性的操作实训。适合于维修电工初、中、高级技能鉴定中有关机床电气部分的培训考核。
2、输入电源三相四线AC380V+10%50Hz;
3、装置容量 ≤1.0KVA;
4、外形尺寸≥1400mmx700mm×1535mm
5、安全保护要求:具有短路与过载保护功能、漏电压、漏电流和接地保护，安全符合国家标准。

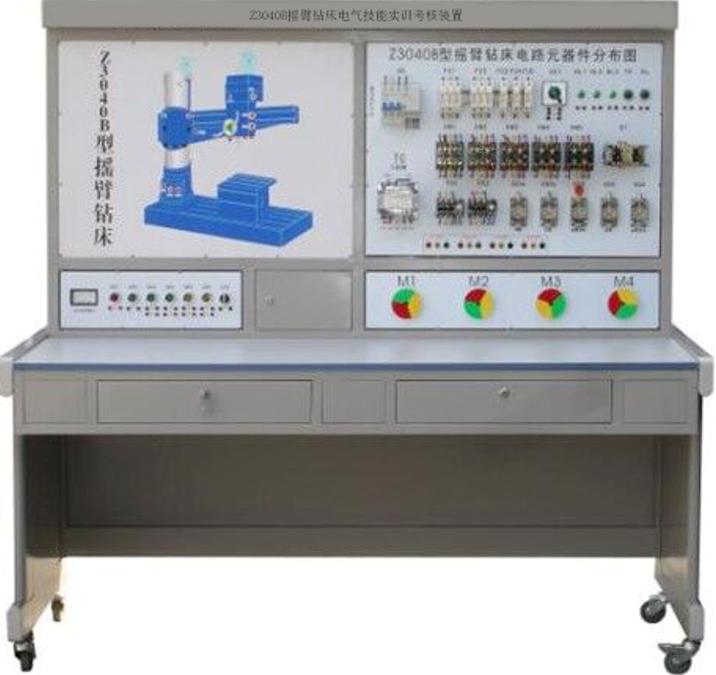

6、总体结构要求实训装置配置左右两个面板，左边是机床操作面板及机床示意图，右边是机床控制电路器件安装面板，面板上安装有机床的所有主要电器及动作指示灯、机床的所有操作都在该面板上进行，指示灯用于指示机床的相应动作。面板上印有 Z3040B摇臂钻床示意图与原理图，能直观地看清该铣床的外形轮廓，设有32个故障设置开关。
7、电机动作安装板要求三个380V三相鼠笼异步电动机，分别用作主轴电动机、冷却泵和快速移动电动机。此面板为电机测试面板，机床三个电动机分别引出到该面板上。
8、设备考核内容及故障设置一览表故障开关 故障现象
K1 机床无法启动 V12断开，控制回路无电电压
K2 液压泵电机无法启动 SB1到802点连线开路
K3 液压泵电机无法启动 KM1线圈到2号线连线开路
K4 液压泵电机无法启动 FR1到804点连线开路
K5 液压泵电动机和砂轮电动机、冷却泵电动机都无法启动 KUD常开触头到804点连线开路
K6 砂轮电动机、冷却泵电动机无法启动 SB3到806点连线开路
K7 砂轮电动机、冷却泵电动机无法启动 SB4到KM2线圈连线开路
K8 砂轮电动机、冷却泵电动机控制无法自锁 KM2自锁触头到807点连线开路
K9 砂轮电动机无法启动 KM2线圈到6号线连线开路
K10 砂轮电动机、冷却泵电动机无法启动 FR2、FR3之间连线8号线连线开路
K11 砂轮架无法上升 SB5、KM4常开触头之间连线9号线开路
K12 砂轮架无法上升 KM3线圈到10号线连线路
K13 砂轮架无法下降 SB6、KM3常闭触头之间连线11号线开路
K14 砂轮架无法下降 KM4线圈、KM3常闭触头之间12号线开路
K15 电磁吸盘不能工作 SB7到815点连线开路，KM5、KM6不能吸合
K16 电磁吸盘充磁不能自锁 KM5自锁触头到14号线连线开路
K17 电磁吸盘不能进行充磁 KM6常闭触头到14号线连线开路，KM5不能吸合
K18 电磁吸盘不能进行充磁 KM5线圈到KM6常闭触头连线开路，KM5不能吸合
K19 电磁吸盘不能退磁 SB9、KM5常闭触头之间连线开路，KM6不能吸合
K20 电磁吸盘不能退磁 KM6线圈到KM5常闭触头连线开路，KM6不能吸合
K21 液压泵电动机、砂轮电动机、冷却泵电动机无法启动；电磁吸盘充磁里，YH灯不亮；电磁吸盘退磁时，YH灯不亮。 整流电路到0号线连线开路
K22 液压泵电动机、砂轮电动机、冷却泵电动机无法启动；电磁吸盘充磁里，YH灯不亮；电磁吸盘退磁时，YH灯不亮。 整流电路到18号线连线开路
K23 液压泵电动机、砂轮电动机、冷却泵电动机无法启动 KUD线圈到23点开路
K24 电磁吸盘退磁时，YH灯不亮 KM6常开触头到21点开路，电磁吸盘无电压
K25 电磁吸盘充磁、退磁时，YH灯不亮 电磁吸盘到24号线连线开路，电磁吸盘无电压
机床模拟考核软件：
一、软件要求：
软件以实际工程项目为主线，以施工任务为引领，突出技能训练；强调职场场景，全部训练在三维场景下进行；重视教学设计，不同的知识单元含有诸如器材、接线、仿真操作等技能训练教学模块。软件采用三维可视化控制与数据库技术而制作，具有很强的技术性、职业性、情景性、过程性与互动性。软件设有操作提示，可供学习者自行仿真训练。
本系统画面美观、导航清楚、操作简单、实训单元设置合理、仿真效果突出，具有很强的情境性、过程性、交互性和智能性，是集助教、助学的一款不可多得的仿真软件。
二、技术参数：
包含五大实训项目：CA6140车床、Z37钻床、M7130磨床、X62W铣床。
（一）CA6140车床
实训内容：车床认知、电路原理、车床壁龛主电线路连接、车床壁龛控制电路连接、车床壁龛外部接线、教学资源。
1.车床认知包括两部分：车床认知和车床工作
车床认知：展示车床主要组成部分。包括主轴箱、挂轮架、进给箱、刀架、转盘、纵板箱、纵溜板、横溜板、尾架、丝杠、光杠、操作手柄。
车床工作：通过点击仿真车床按钮来操作车床运行，了解CA6140车床运作原理流程。
2.电路原理：电路图包括电源保护、电源开关、主轴电动机、短路保护、冷却泵电动机、刀架快速移动电动机、控制电源变压及保护、断电保护、主轴电动机控制、刀架快速移动、冷却泵控制、信号灯、照明灯。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。
车床壁龛主电线路连接
实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
3.车床壁龛控制电路连接
实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
4.车床壁龛外部接线
实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
教学资源：CA6140型车床电气控制线路的安装与调试的文字教学资源。
（二）Z37钻床
实训内容：钻床认知、电路原理、钻床壁龛主电线路连接、钻床壁龛控制电路连接、钻床壁龛外部接线、教学资源。
1.钻床认知包括两部分：钻床认知和钻床工作
钻床认知：展示钻床主要组成部分。包括立内柱、外立柱、底座、摇臂升降丝杠、摇臂、主轴、主轴箱、工作台。
钻床工作：通过点击仿真车钻按钮来操作钻床运行，了解Z37钻床运作原理流程。
2.电路原理：电路图包括电源开关、冷却泵电动机、主轴电动机、摇臂升降电动机、立柱松紧电动机、抵押照明、零压保护、主轴电动机控制、摇臂升降控制、立柱松紧控制。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。
3.钻床壁龛主电线路连接
实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
4.钻床壁龛控制电路连接
实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
5.钻床壁龛外部接线
实训内容：接线盒内仿真各种接线器件，可以自由接线。同时配备原理图，参照原理图进行连线。
教学资源：Z37型车床电气控制线路的安装与调试的文字教学资源。
（三）M7130磨床
实训内容：磨床认知、电路原理、磨床壁龛主电线路连接、磨床壁龛控制电路连接、磨床壁龛外部接线、教学资源。
1.磨床认知包括两部分：磨床认知和磨床工作
磨床认知：展示磨床主要组成部分。包括立柱、照明灯及开关、工作台、滑座、砂轮架、电磁吸盘。
磨床工作：通过点击仿真磨床按钮来操作钻床运行，了解M7310磨床运作原理流程。
2.电路原理：电路图包括电源开关及保护、砂轮电动机、冷却泵电动机、液压泵电动机、控制电路保护、砂轮控制、液压泵控制、整流变压器、整流器、电磁吸盘、照明。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。
3.磨床壁龛主电线路连接
实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
4.磨床壁龛控制电路连接
实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
5.磨床壁龛外部接线
实训内容：接线盒内仿真各种接线器件，可以自由接线。同时配备原理图，参照原理图进行连线。接线完成图呈现器件连接完成后效果图。
6.教学资源：M7130型磨床电气控制线路的安装与调试的文字教学资源。
（四）X62W铣床
实训内容：铣床认知、电路原理、铣床壁龛主电线路连接、铣床壁龛控制电路连接、铣床壁龛外部接线、教学资源。
1、铣床认知包括两部分：铣床认知和铣床工作
铣床认知：展示铣床主要组成部分，包括悬梁、床身、轴速旋钮、刀杆、刀杆挂脚、主轴、工作台、回转盘、横溜板、升降台、底座。
铣床工作：通过点击仿真铣床按钮来操作铣床运行，了解X62W铣床运作原理流程。
2、电路原理：电路图包括电源开关及保护、主轴电动机、冷却泵电动机、进给电动机、整流变压器、整流器、主轴制动、工作台快速移动、控制照明变压器、照明、主轴控制、快速进给控制、工作台进给控制。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。
3、铣床左壁龛主电线路连接
实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
4、铣床左壁龛控制电路连接
实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
5、铣床右壁龛控制电路连接
实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
6、铣床右壁龛主电线路连接
实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
7、铣床壁龛外部接线
实训内容：接线盒内仿真各种接线器件，可以自由接线。同时配备原理图，参照原理图进行连线。接线完成图呈现器件连接完成后效果图。
8、教学资源：X62W型磨床电气控制线路的安装与调试的文字教学资源。
