机电技术技能实训考核设备、机电装配实训室设备

SB-JD1型机电技术技能实训考核设备

一、产品概述

机电技术技能实训考核设备、机电装配实训室设备主要用于电气自动化技术、机电一体化技术等专业《电机与电气控制》课程的实训教学任务。机电装配实训室设备为师生提供了进行电气控制技术方面的项目实训条件，主要培养学生常用低压电器元件的检测、使用和典型控制线路的安装、检测、故障排除等能力。通过本实训装置的实训操作，能快速掌握该课程的实用技术与操作技能。具有针对性、实用性、科学性和先进性，机电技术技能实训考核装置不仅可供学生实训操作，还是维修电工技能鉴定的考核装置。
机电技术技能实训考核装置、机电技术技能实训考核设备由电源控制屏、电机控制单元模块、家用配电单元模块、PLC单元模块、三相异步电动机、计算机（可选）、常用电工工具等构成，适用于以下专业相关技能模块的实训及考核。

序号	专业	技能模块
1	机械制造类专业	电动机控制及常用线路安装
2	设备维修类专业	电动机控制及常用线路安装
3	机电技术类专业	照明电路及电气控制线路的安装、调试与测量PLC控制线路的安装与调试
4	自动控制类专业	PLC控制线路的安装与调试三相电动机电气控制线路的安装与调试
5	电气技术类专业	电工基本操作电动机控制线路的安装与调试 PLC控制线路的安装与调试
6	电子技术类专业	电工基本操作电动机控制电路的安装、调试与测量

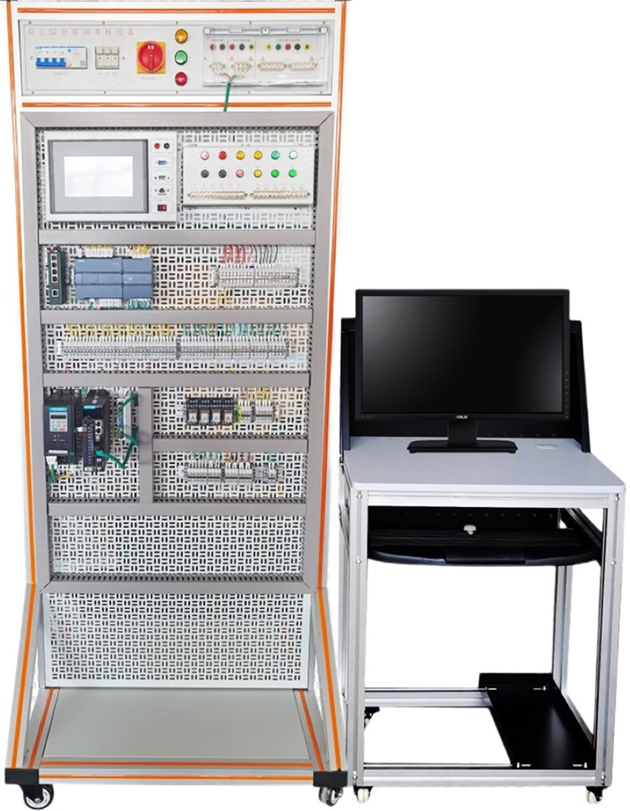

图片仅供参考、以实际配置为准

二、产品特点

1、电机与自动化控制实验装置采用模块式结构，可根据不同的考试项目，选择不同的功能模块，扩展能力强，使用方便。

2、电机与自动化控制实验装置各功能模块电气元件的引线全部转接到安全插孔上，能有效的保护元器件不会因为反复接线而损坏。

3、可远程控制考核装置的电源, 即可以统一控制所有装置电源，又可单独控制某几台装置的电源。

4、智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。

三、技术参数

1、设备外形尺寸：700cm×500cm×1700cm

2、供电电源

（1）三相五线交流电源，AC380V，50 Hz

（2）三相电源总开关带漏电保护，Ｉ△n ≤30mA，时间≤0.1s

（3）具有急停按钮、电源指示灯和供电指示灯

（4）具有电源电压指示

3、电源输出

（1）三相电源输出：1路，带自动空气开关

（2）单相电源输出：1路，带自动空气开关

4、负荷容量：≤1kVA

5、工作环境：温度-10℃～＋40℃，相对湿度<85%（25℃），海拔<4000m

四、主要设备

1、电源控制屏

（1）电源采用三相五线交流电源，带漏电保护；

（2）具有急停按钮、电源指示灯和供电指示灯，具有电源电压指示；

（3）三相电源输出：1路，带自动空气开关；

（4）单相电源输出：1路，带自动空气开关；

五、实训考核项目

（一）电动机控制线路的安装与调试

1、三相异步电动机单向运转控制电路的安装与调试

2、三相异步电动机起保停控制电路安的安装与调试

3、三相异步电动机点动与自锁控制电路的安装与调试

4、三相异步电动机单按钮控制起停电路的安装与调试

5、接触器互锁的三相异步电动机正反转控制电路的安装与调试

6、按钮联锁控制的三相异步电动机正反转控制电路的安装与调试

7、接触器按钮双重互锁的三相异步电动机正反转控制电路的安装与调试

8、三相异步电动机Y-△降压起动控制电路的安装与调试

9、三相异步电动机多地控制电路的安装与调试

10、三相异步电动机顺序控制电路的安装与调试

11、三相异步电动机反接制动控制电路的安装与调试

12、三相异步电动机能耗制动控制电路的安装与调试

13、直流电机调速电路的安装与调试

（二）照明电路的安装与调试

1、白炽灯照明电路的安装与调试

2、日光灯照明电路的安装与调试

3、触摸延时开关控制白炽灯电路的安装与调试

4、声光控延时开关控制白炽灯电路的安装与调试

5、人体感应开关控制白炽灯电路的安装与调试

6、调光开关控制白炽灯电路的安装与调试

7、一只单开单控开关控制一盏灯并另外连一只插座电路的安装与调试

8、两只单开单控开关控制两盏灯电路的安装与调试

9、两只单开双控开关在两地控制一盏灯电路的安装与调试

10、多地控制一盏灯电路的安装与调试

11、单相电能表的安装与调试

（三）PLC控制线路的安装与调试

1、利用PLC实现三相异步电动机两地起保停的控制

2、利用PLC实现三相异步电动机Y-△降压起动控制

3、利用PLC实现三相异步电动机正反转控制

4、利用PLC实现三相异步电动机点动和自锁运行控制

5、利用PLC实现三相异步电动机单按钮起停控制

6、利用PLC与变频器实现三相异步电动机三速运行控制

7、利用触摸屏、PLC与变频器实现三相异步电动机的控制

（四）PLC基本实验项目

1）与、或、非逻辑功能测试

2）定时器、计数器功能测试

3）跳转、分支功能训练

4）移位寄存器测试

5）数据处理功能训练

6）微分、位操作测试

7）三层电梯控制

8）自动售货机

9）机械手

10）自动门

11）天塔之光

12）全自动洗衣机

13）自动成型机

14）红绿灯

15）装配流水线

16）四路抢答器

17）音乐喷泉

18）轧钢机

19）邮件分拣

20）物料分拣

21）多级传输

22）八段码显示

23）多种液体混合

24）双面铣床

25）电镀槽

26）交流电机正反转控制

27）小车运动

28）搅拌站

29）汽车灯光控制

30)汽车火花塞点火控制

31)加工中心控制

32)隧道监控

33)自动扶梯

34)CA6140普通车床PLC改造控制

35）X62W万能铣床PLC改造控制

36）T68卧式镗床PLC改造控制

37）M7120平面磨床PLC改造控制

38）Z3050摇臂钻床PLC改造控制

39）电动葫芦PLC改造控制

40）Z35摇臂钻床PLC改造控制

41）M1432A万能外圆磨床PLC改造控制

2、电机控制单元模块

（1）模块采用可拆卸式挂板结构，包含熔断器、低压断路器、交流接触器、按钮开关、热继电器等电气元件，所有电气元件的引线全部转接到安全插孔上，能有效的保护元器件不会因为反复接线而损坏。

（2）单元模块配置清单

序号	名称	规格型号	单位	数量
1	熔断器	RT18座，熔芯10A	只	3
2	熔断器	RT18座，熔芯5A	只	2
3	低压断路器	DZ47s，3P，D10	只	1
4	低压断路器	DZ47s，2P，C6	只	1
5	热继电器	JRS1DSP-25带安装基座	只	2
6	交流接触器	CJX2s-0910，带F4-22辅助触头	只	3
7	时间继电器	ST3P A-B	只	1
8	珐琅电阻	100欧姆，30W	只	3
9	按钮开关	Φ22mm自复位按钮开关	只	5
10	指示灯	Φ22mm	只	6
11	变压器	BK-100，输入380V，输出36V	个	1
12	直流调速电源	WK-422	个	1
13	整流桥	KBPC1010	只	1
14	中间继电器	CDZ9L-54P	只	2

3、家用配电单元模块

（1）模块采用可拆卸式挂板结构，包含电能表、空气开关、低压断路器、灯泡、E27螺口灯具、电子镇流器、荧光灯管、开关、插座等电气元件，所有电气元件的引线全部转接到安全插孔上，能有效的保护元器件不会因为反复接线而损坏。

（2）单元模块配置清单

序号	名称	规格型号	单位	数量
1	电子式单相电能表	DDSU6606	只	1
2	漏保断路器	DZ47sLE C40	只	1
3	低压断路器	DZ47s，1P，C10	只	2
4	低压断路器	DZ47s，2P，C16	只	2
5	白炽灯	25W	只	2
6	白炽灯灯座	86型明装E27 螺口	只	2
7	电子镇流器	飞利浦 EBC-118	个	1
8	荧光灯管	T8灯长33CM 10W 灯座（火车灯脚）	套	1
9	触摸延时开关	86型含明装底座	只	1
10	声光控延时开关	86型含明装底座	只	1
11	人体智能感应开关	86型含明装底座	只	1
12	调光开关	86型含明装底座	只	1
13	单联单控开关	86型含明装底座	只	2
14	单联双控开关	86型含明装底座	只	2
15	单联多控开关	86型含明装底座	只	2
16	插座	86型，10A 含明装底座	只	2
17	插座	86型，16A 含明装底座	只	2

4、PLC单元模块

（1）模块采用可拆卸式挂板结构，包含PLC、变频器、熔断器、低压断路器、交流接触器、按钮开关、指示灯、热继电器等电气元件，所有电气元件的引线全部转接到接线端子上，即贴近实际，又能有效的保护元器件不会因为反复接线而损坏。

（2）单元模块配置清单

序号	名称	规格型号	单位	数量
1	PLC	汇川 H2U-1616MR	台	1
2	变频器	汇川MD520-2S0.4B	台	1
3	熔断器	RT18座，熔芯10A	只	3
4	熔断器	RT18座，熔芯5A	只	2
5	低压断路器	DZ47s，3P，D10	只	1
6	低压断路器	DZ47s，2P，C6	只	1
7	热继电器	JRS1DSP-25带安装基座	只	1
8	交流接触器	CJX2s-0910，线圈AC220V，	只	3
9	辅助触头	F4-11	只	3
10	中间继电器	CDZ9L-52P 线圈DC24V	只	3
11	按钮开关	Φ22mm自复位按钮开关	只	4
12	指示灯	Φ22mm DC24V	只	6
13	PLC虚实结合控制实训模块	包含模拟量信号和开关量信号，能够模拟工业现场的设备运行状态。提供三层电梯、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、自动成型机、红绿灯、装配流水线、四路抢答器、音乐喷泉、轧钢机、邮件分拣、物料分拣、多级传输带等模拟控制实训（不少于36实训模块），指示灯采用贴片双色LED，面板采用3D立体彩色搭配设计，使模拟对象更直观立体，开关采用自复位兼自锁一体设计使实训能灵活实用，为适用各类PLC模块具有输入信号高低电平切换功能。	套	1
14	24V开关电源	EDR-120-24	只	1

5、触摸屏：汇川it7070e，7寸彩色触摸屏。

6、网孔板：网孔板采用可拆卸式挂板结构，尺寸610*740mm，网孔分布合理、均匀，孔径统一，方便器件的安装及走线。

序号	名称	规格型号	单位	数量
1	工具箱		只	1
2	数字式万用表	优利德，UT39A+，三位半数显万用表	台	1
3	指针式万用表	MF47型	台	1
4	兆欧表	ZC25-3,500V	台	1
5	钳形电流表	DM6266型	台	1
6	电烙铁（含烙铁架）	35W	只	1
7	钢丝钳	6吋	把	1
8	剥线钳	7吋	把	1
9	斜口钳	6吋	把	1
10	尖嘴钳	6吋	把	1
11	压线钳		把	1
12	测电笔		把	1
13	电工刀		把	1
14	镊子		把	1
15	剪刀		把	1
16	小一字螺丝刀	3*75	把	1
17	大一字螺丝刀	6*100	把	1
18	小十字螺丝刀	3*75	把	1
19	大十字螺丝刀	6*100	把	1
