数据采集式空气加热器性能测试装置

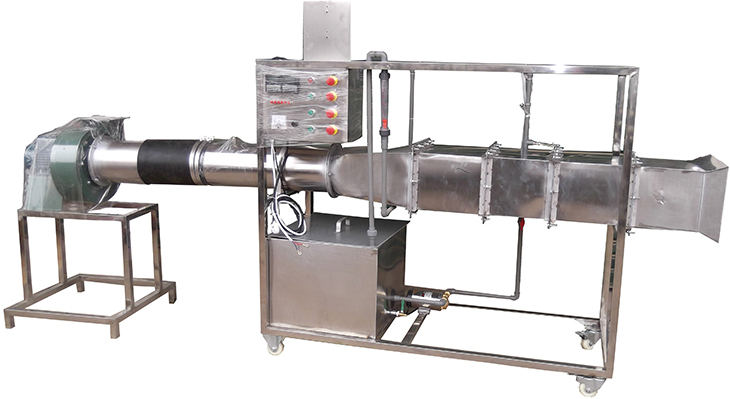

SB-RG01数据采集式空气加热器性能测试装置

一、实验目的:

进行翅片管式换热,换热器内侧为热水、外侧为空气时的换热系数及阻力的测试。

二、空气加热器性能测试装置主要配置:

循环防腐水泵,转子流量计、风冷冷凝器,翅片管式换热器,风洞实验段,多翼式低噪音离心风机,自动调节风门,笛形管及差压测风速装置,加热由固体调压模块无级调节,控制测试仪表箱,不锈钢加热水箱,8路万能信号输入巡检仪显示温度、水和风的阻力及风速。

三、空气加热器性能测试设备技术参数:

1、输入电源:三相AC380V±10% 50Hz,功率5.5KW

2、翅片风冷冷凝器,换热面积3.0m240W散热风扇。翅片管式换热器为铜管串铝片。

3、不锈钢加热水箱,容积60L,加热功率4.0KW

4、循环热水泵参数:流量:20L/min ,扬程:12m,功率:120W。流量计范围40-400L/h

5、离心风机参数:风量2000 m3/h,风压1000 Pa,功率1.5KW

6、实验风道采用304不锈钢材质,分为风口段,实验段,测试段等,彼此之间采用法兰螺母连接。

7、温度由高精度温度传感器测量,万能信号输入巡检仪和高精度数字显示表,显示温度、阻力、流速、功率等实验全部测量参数,手动风门调节风量。

8、外形尺寸:2500×500×1600mm,外形为不锈钢可移动支架,带双刹车轮。

数字II型增加带标准信号的多路万能信号输入巡检仪,增加带标准信号的数显电流表电压表,增加文丘里流量计配差压传感器测流量,配有数据采集,自动数据分析处理功能的软件等。
