[产品型号]:SBK-790A [产品名称]:初级电工技术实训考核装置 [价     格]: [在线客服]:

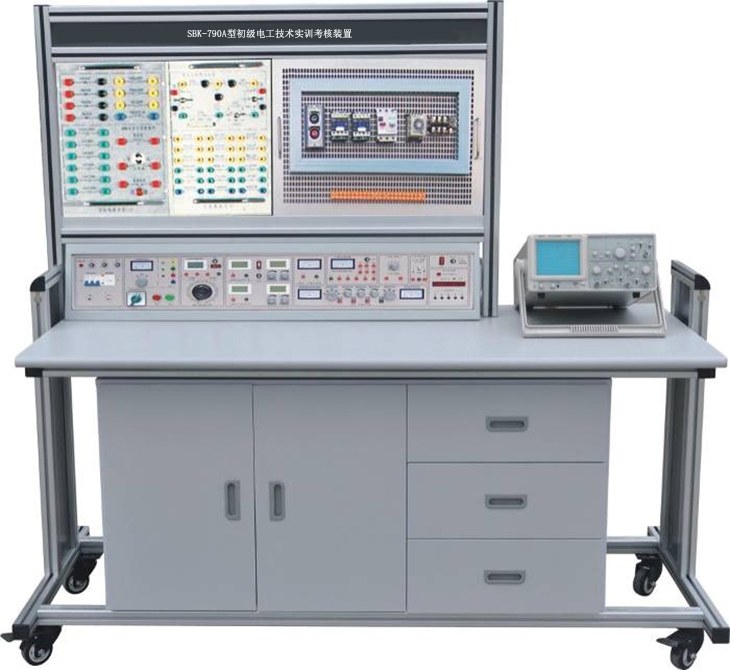

SBK-790A初级电工技术实训考核装置



初级电工技术实训考核装置是我公司根据教育部振兴 21 世纪职业教育课程改革和教材建设规划 的要求,按照职业教育的教学和实训要求而研发的产品。结构合理,实训元器件采用挂箱式,并在实验挂箱的形式的基础上增加网孔板,能更好地实现学生动手实训,使之更能增加或扩展实训项目。该装置适合高职、高专、中专、职校等新建或扩建实训室,为学校迅速开设实训课提供了理想的新一代电工技术实训考核装置 。

一、初级电工技术实训考核设备技术性能

1 、输入电源:三相四线(或三相五线)~ 380V±5% 50Hz

2 、温度: -10℃ + 40℃ ,相对湿度< 85% 25℃

3 、装置容量:< 1.5KVA

4 、重量: 120Kg

5 、外形尺寸: 1400mm × 700mm × 1500mm

二、 实训装置基本配置及功能

初级电工技术实训台主要由实训屏、实训挂箱、实训桌等到组成。

(一)实训屏

实训屏为铁质双层亚光密纹喷塑结构,铝质面板,为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器、测试仪表及实训器件等,具体功能如下:

1 、控制及交流电源部分

1 )提供三相固定 380V 交流电源,由组合开关独立控制其输出,相间、线间直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。

2 )提供单相 0 250V/ 2A 连续可调交流电源一路(配备一台 0.5KVA 单相调压器)。同时经整流环节可得一组 0-240V 连续可调直流电源,有表指示输出电压值。

3 )提供 2V 4V 6V 8V 10V 12V 14V 16V 18V 20V 24V 低压交流电源,电流 1.5A

4 )提供~ 220V 插座 2 只,为外部仪器提供工作电源。

5 )配备实训用 250V/30W 日光灯管及支架一套。

2 、直流电源部分

1 )双路恒流稳压电源,二路输出电压均为 0-30V ,内置式继电器自动换档。多圈电位器连续调节,使用方便。输出追大电流为 1.5A ,具有预设式限流保护功能,输出有 0.5 级数字电流表、电压表指示,电压稳定度 10 -2 ,负载稳定度 10 -2 ,纹波电压 5mv

2 )低压 直流稳压电源: +5V ,电流 0.5A ,有表指示。

3 、函数信号发生器:输出正弦波、矩形波、三角波

1 )频率范围: 5Hz-550KHz ,含五个频段。

2 )频率指示:由 Hz 表直接读出。

3 )电压输出范围:正弦波 5Hz-250KHz 4.5V 250KHz-550KHz 3.5Hz

三级衰减: 0db 20db 40db ,具有连续细调

矩形波: 5Hz-250KHz 4.5V 250KHz-550KHz 3.5Hz ,幅度连续可调

三角波: 5Hz-250KHz 1V

4 、连续计数脉冲:输出频率 0.5-300KHz

5 、单次脉冲:每次可输出一对正负脉冲。

6 、仪表部分

1 )真有效值交流数字电压表一只,测量范围: 0-500V 0.5 级,三位半数显。

2 )真有效值交流数字电流表一只,测量范围: 0-2000mA 0.5 级,三位半数显。

3 )直流数显电压表一只,测量范围: 0-300V 0.5 级,三位半数显。

4 )直流数显电流表一只,测量范围: 0-2000mA 0.5 级,三位半数显。

5 )单相智能型功率、功率因数表

由一套微电脑,高速、高精度 A/D 转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度,将被测电压、电流瞬时值时的取样信号经 A/D 变换,采用专用 DSP 计算有功功率。功率的测量精度 0.5 级,电压、电流量程分别为 450V 5A ,可测量负载的有功功率、功率因数及负载的性质;还可以贮存、记录 15 组功率和功率因数的测试结果数据,并可逐组查询。

6 )指针式直流微安表一只,量程 100uA ,精度 1.5 级。

7 、实验管理器

平时作为时钟使用,具有设定实训时间、定时报警、切断电源等功能,此外自动记录由于接线或操作错误造成的漏电告警总次数,为学生实训技能考核提供一个统一的标准。

(二)实训挂箱及配件

1 DGJ-01 直流电路基本原理挂箱(一)

2 DGJ-02 直流电路基本原理挂箱(二)

3 DGJ-03 交流与磁电路电路基本原理挂箱(三)

4 DGJ-04 交流三相负载挂箱(四)

5 DGJ-05 基本定律定理挂箱(五)

6 、网孔板及电气控制元器件(网孔板 1 块,三相闸刀 1 把,交流接触器 4 只,时间继电器 1 只,热继电器 1 只,铁壳按钮 2 只,接线端子排 20 孔)

7 、三相鼠笼交流电机 1 台( 380V Y/△ 180W

8 、连接线一套

9 、尖嘴钳、螺丝刀、剥线钳等工具一套

(三)实训桌

实训桌为铁质双层亚光密纹喷塑,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方。

三、实训项目

(一)直流电路基本原理

1 .电工仪表的使用与测量误差的计算

2 .减少仪表测量误差的方法

3 .伏安法测电阻

4 .电源外特性的测定

5 .电阻的串并混联

6 .电流表工作原理

7 .电压表工作原理

8 .欧姆表工作原理

9 .欧姆定律

10 .互易定理

11 .载维南定理

12 .诺顿定理

13 .惠斯通电桥

14 .负载获得追大功率的条件

15 .电阻与温度的关系:用伏安法没出灯丝在不同电压下的阻值

16 .基尔霍夫弟一定律

17 .基尔霍夫第二定律

18 .电路中电位的测量

19 .迭加定律

20 .楼梯开关两地控制

21 .电压控制电流源

22 .电压控制电压源

(二)交流与磁路基本原理

1 .串并联电路

2 .电容器的串并混联电路

3 .电容 C 在交直流中的作用

4 .单相交流电路

5 .日光灯电路的连接

6 .提高功率因数的方法

7 .交流电路参数的测量

8 .正弦交流电路中 RLC 元件的特性

9 .电焊变压器原理

10 .变压器空载实验

11 .变压器有载实验

12 .交流互感器原理

13 .电压互感器原理

14 .磁耦合线圈的反接

15 .磁耦合线圈的顺接

16 .三相负载星形联接

17 .三相负载三角形联接

18 .星形和三角形电路的等效互换

19 .星形和三角形互换

20 .谐振电路

21 RC 选频网络

22 .一阶 RC 电路的过渡过程

23 .一阶 RL 电路的过渡过程

24 .二阶电路的响应

25 RL 串联电路

26 RC 串联电路

27 RCL 并联电路

28 .电感在交直流中的作用

29 .通电断电自感现象

(三)电气控制

1 .三相鼠笼式异步电动机的使用

2 .三相异步电动机直接启动控制

3 .三相异步电动机点动控制

4 .三相异步电动机自锁控制

5 .接触器联锁的正反转控制

6 .接触器和按钮双重联锁正反转控制

初级电工技术实训考核装置每台器材配备配置清单

序号

名称

单位

数量

备注

1

电工部分实训挂箱及电机

1

01

直流电路基本原理一

1

02

直流电路基本原理二

1

03

基本定律实验

1

04

交流/磁路基本原理

1

05

灯箱负载

1

06

测试电表一

1

07

测试电表二

1

SBDJ00

三相鼠笼异步电动机AC380V

2

电工部分电气元件

1

网孔板1块,三相闸刀1把,交流接触器4只,时间继电器1只,热继电器1只,铁壳按钮2只,接线端子20

3

工具

1

尖嘴钳1把,-字螺丝刀1把,+字螺丝刀1把,剥线钳1把。

4

电工连线

1

20根:长1000mm  4条、绿4条、红4条、黑4条、蓝4

20根:长500mm   4条、绿4条、红4条、蓝4条、黑4条。

叠插线:长1000mm10

电流插头线1

5

实验说明书

1

指导学生实训
