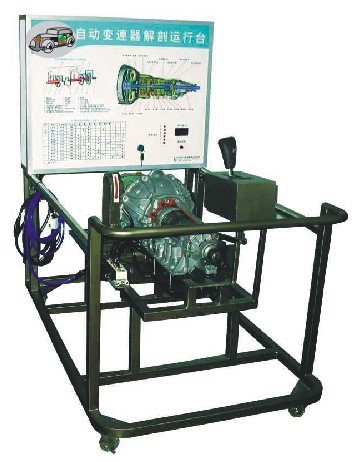

丰田A341E自动变速器气动解剖运行台
丰田A341E自动变速器气动解剖运行台配置：
自动变速器总成、变速器控制装置、档位显示装置、换挡按钮、三相电机、减速机、气动换向阀、开关电源、移动台架等。
二．主要技术参数：
1、真实可运行的解剖自动变速器，由三相电机经减速机驱动，可进行档位显示、空档起动、前进档运行、倒档运行等工况实践操作。充分展示自动变速器的内部组成结构和工作过程。
2、自动变速器每个制动器和离合器都由一单独的气路推动其动作，自动变速器控制装置根据所接收到的多功能开关和档位选择开关的信号，控制相应的电磁阀动作，来接通控制对应离合器、制动器的气路，从而实现变速器的换档过程。
3、实训台面板上绘有原车自动变速器彩色剖面图、变速器传动部分工作原理图及不同档位各用油元件的工作情况图表，喷绘图由有机玻璃保护，学员可直观对照各图表和实物，分析变速器的各档传动路线及各用油元件的工作过程。
4、实训台面板上安装自动变速器档位显示装置及排挡杆各档位的指示灯，实时显示变速器的工作状态。
5、实训台配备有电机及减速机防护罩等安全保护装置。
6、底座部分采用钢性结构焊接，表面采用烤漆工艺，带自锁脚轮装置，移动灵活。
7．用机电结合的方式实现传动路线，并配备具有光电效果的传动路线示教板。
