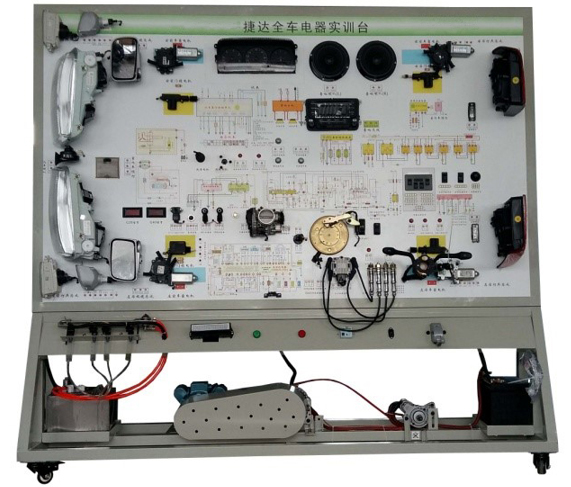

SBC-ZM汽车照明、信号、仪表、雨刮系统实训台
一、产品简介
汽车照明、信号、仪表、雨刮系统实训设备采用全新大众捷达汽车照明、信号、仪表、雨刮系统实物为基础，充分展示汽车照明、信号、仪表、雨刮系统的组成结构和工作过程。
适用于学校对汽车照明、信号、仪表、雨刮系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车照明、信号、仪表、雨刮系统，充分展示汽车照明、信号、仪表、雨刮系统的组成结构。
2.操纵各种电器开关、按钮，真实演示汽车照明、信号、仪表、雨刮系统的工作过程。
3.实训台面板上每个电器元件线路终端装有接线插头，参考配套的电路图或维修资料，与中间线束连接，可锻炼学员识图和终端接线的能力。
4.实训台面板上安装有检测端子，可直接在UV平板喷绘面板上检测汽车车身电器系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.面板部分采用1.5mm冷板冲压成形结构，实训台底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
6.底座上配有30cm左右的桌面，方便放置资料、检测仪器等。
三、技术规格
外形尺寸：1740×650×1700mm(长×宽×高)
动力电源：三相四线(或三相五线)380V±10% 50Hz
工作电压：直流12V
工作温度：-40℃～+50℃
三相异步电动机
型 号：YT 100L1-4
电 压：AC 220V/380V
功 率：2.2KW
转 速：1420r/min
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四．基本配置(每台)
|
序号 |
名 称 |
规格型号 |
单位 |
数量 |
|
1 |
实训台面板 |
装有各种检测端子以及电路终端接线端子 |
套 |
1 |
|
2 |
发动机控制电脑(ECU) |
|
套 |
1 |
|
3 |
点火开关 |
|
个 |
1 |
|
4 |
组合仪表 |
|
套 |
1 |
|
5 |
组合开关 |
|
套 |
1 |
|
6 |
左右前大灯总成 |
|
套 |
1 |
|
7 |
左右前雾灯 |
|
套 |
1 |
|
8 |
左右转向灯 |
|
套 |
1 |
|
9 |
左右转向边灯 |
|
套 |
1 |
|
10 |
左右组合尾灯 |
|
套 |
1 |
|
11 |
牌照灯 |
|
套 |
1 |
|
12 |
阅读灯 |
|
套 |
1 |
|
13 |
大灯开关 |
|
套 |
1 |
|
14 |
雾灯开关 |
|
套 |
1 |
|
15 |
刹车灯开关 |
|
套 |
1 |
|
16 |
倒车灯开关 |
|
套 |
1 |
|
17 |
危险灯开关 |
|
套 |
1 |
|
18 |
门控灯开关 |
|
套 |
1 |
|
19 |
冷却液位传感器 |
|
个 |
1 |
|
20 |
线束 |
|
套 |
1 |
|
21 |
闪光继电器 |
|
个 |
1 |
|
22 |
冷却液位报警继电器 |
|
个 |
1 |
|
23 |
雨刮总成 |
|
套 |
1 |
|
24 |
雨刮继电器 |
|
个 |
1 |
|
25 |
喷水电机 |
|
套 |
1 |
|
26 |
喷水壶 |
|
套 |
1 |
|
27 |
喇叭 |
|
个 |
2 |
|
28 |
X触点继电器 |
|
个 |
1 |
|
29 |
雾灯继电器 |
|
个 |
1 |
|
31 |
手刹操作杆 |
|
套 |
1 |
|
32 |
中央继电器盒 |
|
套 |
1 |
|
33 |
仪表信号模拟装置 |
|
套 |
1 |
|
34 |
车速表模拟装置 |
|
套 |
1 |
|
35 |
转速表模拟装置 |
|
套 |
1 |
|
36 |
电源盒 |
|
只 |
1 |
|
37 |
移动台架(带自锁脚轮) |
1740×650×1700mm(长×宽×高) |
台 |
1 |
|
38 |
故障模拟与排除装置 |
|
套 |
1 |
