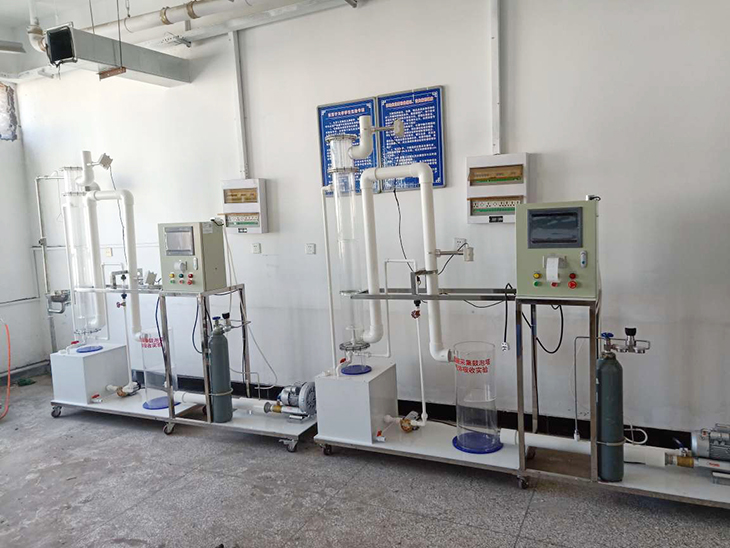

SBHJ-34数据采集鼓泡塔气体吸收实验装置
一、实验目的
1.了解鼓泡反应器的种类、基本结构、装置的流程、设备构造和操作方法；
2.熟悉鼓泡反应器的工作原理；
3.了解鼓泡反应器在大气污染控制工程中的应用；
4.掌握了解鼓泡反应器吸收混合器中CO2。
二、技术参数
1.吸收温度：常温、动力装置布置为负压式、处理气量约：100m3/h；
2.吸收塔材质：德国德固赛进口亚克力、φ150*1200mm；
3.SO2进气浓度：0.01~0.2%；
4.吸收效率约：80%、空塔气速2-3.5m/s、液层厚度800mm、吸收液体循环利用,无外排污水； 5.工作电源：三相五线380V±10%，50Hz；安全保护：具有接地保护、漏电保护、过流保护；功率900W；
6.电气线路安装要求：布置线槽，电源线、控制线等线材规范整理，具有绝缘、防弧、阻燃自熄等特点；
7.装置外形尺寸：1500mm×550mm×1800mm。
三、主要配置
1.在线SO2气体浓度检测装置2套：风管样式、量程0-2000ppm、输出4-20MA；
2.在线风压、风量、风速检测系统1套：L型皮托管1套；316L不锈钢壳体，远传显示，量程0-10Kpa、输出4-20MA；风量、风速测量精度：±5%；
3.风管内在线温度、湿度检测系统1套：316L不锈钢壳体，远传显示，温度量程-40-100℃、湿度量程0-100RH%、输出4-20MA；
4.西门子PLC：SIEMENS CPU224、显示器：显控SK-102BE液晶触摸屏、实时记录历史数据和实时曲线、数据处理软件，微型打印机1套：热敏打印、打印速度50mm/s（MAX）、分辨率8点/mm和384点/行、有效打印宽带48mm；
5.德国德固赛进口亚克力鼓泡反应器1套、折板除雾器1套、气体混合器1套；
6.透明测压软管1套、气体混合器1套；
7.人工监测进出口2组、测压环2组；
8.SO2气体与钢瓶1套（10升）、气体质量流量计1个、不锈钢减压器1只、不锈钢卡套连接、不锈钢气体管路；
9.贮液箱1只：白色12mm厚台湾喜德PP板；耐酸耐碱水泵1台、液体流量计1只、液体喷淋分配装置1套；
10.离心通风机1台：1500W，变频控制风机风量1套；
11.设备标牌（采用丝印腐蚀凹字金属标牌400*160*3mm）、电控箱（锌合金弹跳锁）1只、漏电保护开关、按钮开关（德力西）；
12.联塑LESSO不锈钢连接管道和闸阀、韩国浦项不锈钢框架（万向轮及禁锢脚）等组成。
