电机拖动实训设备,电机拖动实训装置

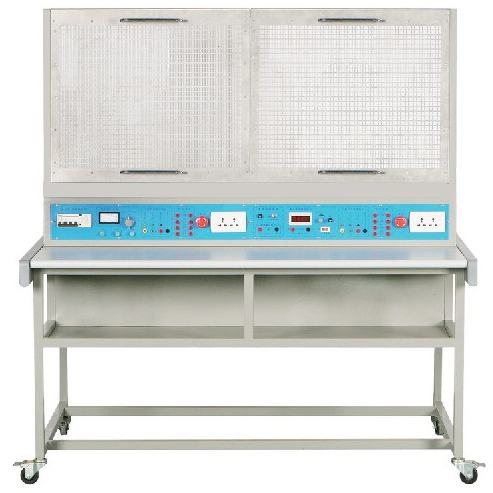

SBWXK-01D型电机拖动实训设备

一、概述

电机拖动实训装置主要由实训桌和网孔板组成，学生通过实训线路进行元器件的布局，安装接线全部由学生自行完成，培养学生的动手能力和操作技能。实训项目可自行确定，选择相应的元器件来完成实训项目，也可作为电工考证设备使用。

二、特点

1.电气控制线路元器件都装在网孔板上，操作方便、更换便捷，可扩展功能或开发新实训

2.操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资

3.设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠

4.实训台为单面双人座，即可以二个学生同时进行实训，电源独立互不干扰

5.网孔板为挂件式，采用1.5mm厚的钢板，网孔板的尺寸为600*700mm2,孔大小为5*10

三、技术参数

1.输入电压：三相四线～380V±10% 50HZ

2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m

3.装置容量：＜1.5kVA

4.外形尺寸：1430mm×680mm×1600mm

四、基本配置

实训台提供线电压380V和相电压220V两种电源、单相电源插座、交流电压、电流表
1. 交流仪表
(1) 交流电压表：0～500V带镜面交流电压表二只，精度1.0级
(2) 交流电流表：0～5A带镜面交流电流表二只，精度1.0级，具有超量程报警、指示、切断总电源等
2. 实训台设有两组电源通过启、停按钮控制电源的输出，并设有急停按钮。电源输出设有短路保护
3.网孔板
每个工位提供一张网孔板（2张），尺寸660mm*600mm。
4.实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方,桌子左右各设有两个抽屉（带锁），下部配置元件柜。

5.电气类实训室安全教育仿真软件共配1套

■安全用电常识
1．人体触电的方式：单相触电、两相触电、跨步电压触电、悬浮电路触电。
2．安全防护措施：预防直接触电的措施、预防间接触电的措施、个人防护用品的使用。
3．保护接地与保护接零：保护接地、保护接零。
4．触电现场急救措施：使触电者尽快脱离电源、判断触电者伤害程度、对不同情况的救治。
■常用电工工具
1．通用电工工具：测电笔、螺丝刀、钢丝钳、活络扳手、电工刀、镊子。
2．线路装修工具：冲击电钻、管子钳、剥线钳、紧线器、弯管器、切割器具、套丝器具。
3．设备装修工具：拉具、喷灯、梯子。
■常用导线的连接
1．线头绝缘层的剖削：塑料硬线、塑料软线、塑料护套线、花线、塑套软线、漆包线。
2．导线线头的连接：单股铜芯导线、股铜芯导线、铝导线。
3．线头与接线桩的连接：针孔式接线桩、平压式接线桩、瓦型接线桩。
4．线头绝缘的恢复：绝缘材料、包缠方法、热缩管。
四、适用范围
各类院校电工电子实验教学中心、实训中心、基地、电工电子实验室、实训室。

序号	名称	型号与规格	数量	备注
1	日光灯管套件（镇流器）	10W	1套
2	空气开关	DZ47-63LE4P5A	1只
3	保险丝座	RT18-32/3P	1只
4	直插式保险座	RT14-20	2只
5	熔断器	RT18-20/3A	3只
6	熔断器	RT14-20/2A	2只
7	交流接触器		3只
8	接触器辅助触头		3只
9	热继电器		2只
10	通电延时时间继电器	ST3PA-B/380V（0-10S）	1只
11	时间继电器座	PF-083A	1只
12	按钮开关盒	3孔	2只
13	电阻	75Ω/75W	3只	装实验台上
14	电阻	10Ω/25W	1只
15	二极管	1N5408	4只
16	行程开关	LX9-222	2只
17	行程开关	LX9-001	2只
18	塑料安装卡子		200只
19	自攻螺丝		100只
20	接线端子排	JF5-2.5/5	2条
21	G形导轨	0.2米	1根
22	三相鼠笼式异步电动机	AC380V Y/△	2台
