[产品型号]:SBHD-B [产品名称]:液体动压滑动轴承实验台 [价     格]: [在线客服]:

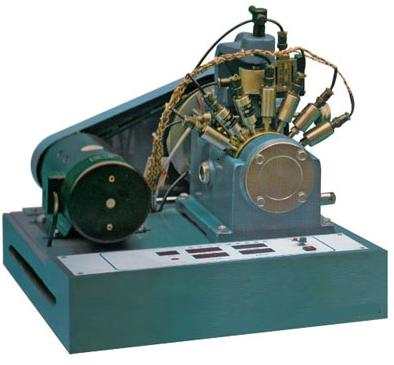

SBHD-B型液体动压滑动轴承实验台



该实验台用于机械设计中液体动压滑动轴承实验,主要利用它来观察滑动轴承的结构及油膜形成的过程,通过压力传感器、荷重传感器、摩擦力矩传感器、光电传感器和A/D转换电路、计算机软件,可测定液体动压轴承各测点径向、轴向油膜压力和绘制其实测分布曲线,适用于机械设计类实验室。


一、主要技术参数:

1、主轴驱动系统AC SERVO MOTOR 及驱动器额定功率750W转速范围0~1000 r/min额定转矩7.16N·m输入电压220VAC额定电流3.61A

2、静压加载及轴承润滑系统

1YS8024 电动机额定功率750W同步转速1400 r/min输入电压380/220VAC

2变频器用于控制三相交流电动机的速度输入电压 220  V±10%功率范围1.5KW输入频率47 ~ 63Hz输出频率0 ~ 400Hz;功率因数 0.98控制方法线性 V/f 控制带磁通电流控制FCC的线性 V/f 控制平方 V/f 控制多点 V/f 控制

3、油膜压力测试系统压力传感器及变送器量程0~1.2MPa精度0.25%PS供电24VDC输出4~20mA

4、油温测试系统

温度传感器量程−50~250精度:0.1

5、摩擦因素测试系统拉压传感器及变送器量程5Kg精度5%

6、数据采集与处理系统实验数据采集及处理软件实验教学用专用软件。

二、基本配置:

1、调速电动机1个;

2、管路压力传感器8个,载荷传感器1个,测力传感器1个,光电位移传感器1套。

3、弹性加载装置、测试数据装置一套,测试软件一套,

多媒体软件光盘一个,随机工具一套,使用说明书及指导书1套。

三、实验内容:

1、观察滑动轴承的结构,测量其径向油膜压力分布和轴向油膜压力分布;

2、测定其摩擦特征曲线,特别低转速能进行演示,能观察并计算油膜厚度。

四、性能特点:

1、可进行全自动检测;

2、对性能参数变化曲线进行自动绘制;

3、有压力油膜分布曲线的虚拟仿真;

4、摩擦状态的观察;

5、径、轴向油膜压力分布和摩擦特征曲线的实测;

6、采用弹性加载系统,能有效减小主轴轴颈的变形;

7、采用轴承钢承载环,有效地阻止了轴瓦变形并提高了检测数据的真实性;

8、采用平衡套的平衡系统,保证了轴瓦的平衡,调整方便快捷,提高了检测精度。

五、检测控制系统及教学分析软件内容和特点:

1、检测控制系统以AVR系列单片机组为核心,配有放大、滤波、抗干扰电路实现数据采集、放大、初步处理和数据通讯,以及电机控制等功能,该系统利用串口实现数据采集箱和电脑之间的信息通讯;

2、该实验台教学分析软件以AVR为开发平台,包括实验内容介绍、实验录像、参数可视化分析、实验结果分析等内容;

3、可以实时显示运动参数的实时变化曲线;

4、实验结果可以以文本形式保存,并可在网络上发送,便于网络化实验,使教师可在网上批改作业;

六、造型及表面处理:

1、大气美观、实物感强、加工精细

2、金属外露件镀铬、其他表面防锈处理加喷塑

3、塑表面平整、光滑清、清洁无划痕和脱落斑点。
