SB-881A型现代智能物联网群控电梯电气控制实训考核装置

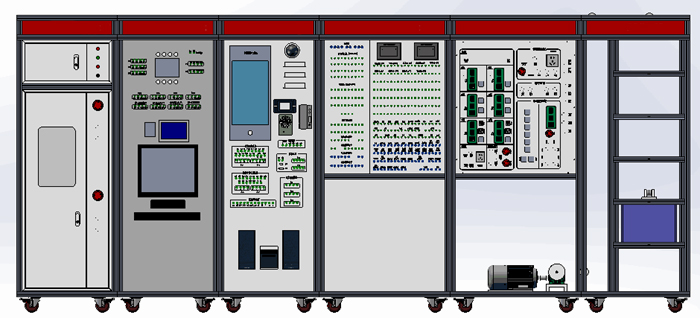

硕博SB-881A型现代智能物联网群控电梯电气控制实训考核装置（图片仅供参考）
产品概述
硕博SB-881A型现代智能物联网群控电梯电气控制实训考核装置融合了智能电气控制技术、视频监控对讲技术、门禁安防技术、物联网技术、无线网络通讯技术、智能传感器检测技术，远程控制技术等多种技术为一体的电梯控制技术实训智能考核装备，具有功能丰富、实训技能点全面的特点，能有效锻炼学生的动手能力和上下位机软硬件通讯调试的能力。
本套现代智能物联网群控电梯电气控制实训考核装置采用摸块化设计，系统升级时只需更换相对的系统柜即可，系统扩展很方便。（可实现3-8台群控电梯的任意组合），设备现场安装可采用C字形、7字型或H型罢放安装，学校可根据场地条件进行合理的排布，到现场完全可以根据现场需要进行合理灵活组合调整，本套群控电梯电气控制实训装置汇聚了现代物联网群控电梯的全部电气控制原理，老师可以根据教学需要对学生进行单梯电气控制实训考核，双梯并联电气控制实训考核、也可以多梯群控控制实训考核，可以对不同层次的学生开设不同的实训内容或者同一批学生不同时期的课题项目实训，还可以将其它学科的技术运用到本装置中进行实训教学和研究（如：机电一体化技术、物联网技术、门禁控制技术）。
设备结构（特点）
硕博SB-881A型现代智能物联网群控电梯电气控制实训考核装置由电梯供电控制系统柜、群控操作实训系统柜、电梯物联传媒实训系统柜、电梯实训考核单元系统柜、电梯控制操作系统柜、电梯摸拟升降系统柜等六大功能系统柜组成（用户可以根据实训的需要自由组合系统柜）。
1、电梯供电控制系统柜：由电梯群控专用一体化控制主机（NICE3000型）、漏电保护开关、断错相保护继电器、断路器、交流接触器、计数器、开关电源、变压器和各种接线端子排等部件组成，为群控电梯提供动力电源和系统控制的作用。
2、群控操作实训系统柜：由群控板、操作器、触摸屏、工控机、显示器等部件组成，是多梯系统连络通讯、系统调试、系统参数修改、上位机控制、软件设计和修改的群控功能训练柜，可对学生进行群控系统的参数设置和联机调试。同时还可对学生进行系统密码保护功能设置训练、群控分组功能设置训练、群控基站功能设置训练、分散待梯功能设置训练、高峰服务功能设置训练、强行单梯运行功能设置训练、服务层设定功能设置训练等。
3、电梯物联传媒实训系统柜：由高清主机、高清大屏、外置摄像、WIFI定向天线、直流后备电源、五方对讲接口模块、通讯采集器、GPRS无线中继模块、IC卡加密锁、外召控制器、外置音箱等部件组成，在本装置中起物联网安全监控管理、IC卡受权锁梯控制和传媒通讯的作用。
具有以下功能特点：
可提供无线报警功能，系统可自动把故障信息发到指定人员的手机上、可对电梯状态远程监控、远程协助调试和故障排除。能对电梯的各种故障信息进行智能采集、分析、报警、存储并与电梯控制系统连接，可以对电梯故障和故障率做实时统计。可设置授权IC卡呼梯、密码输入呼梯等功能。可对学生进行电梯物联网安全监控系统线路连接实训和相关功能的设置和功能参数调整训练。
电梯实训考核单元系统柜：由故障电路板、无线智能答题组件、各系统部件安全接口接线柱等部件组成，用于对学生进行电梯系统接线实训、系统故障排查考核。本单元把各电梯上主要功能器件安装接线端引出到面板上，采用插拔式安全接线方式，学生可根据电梯的电气控制原理进行无限的安装连线实训，起到电梯安装调试实训又不容易损坏器件的目的。另外考核部分采用物联网型智能答题器、通过无线网络连接建立电梯无线智能考核功能，教师在计算机上进行编辑试卷发送试卷，学生通过故障排查在无线终端上进行答题考试，并实时登记成绩。教师可以任意控制每个设备的学生操作允许与否；可任意编辑试题、试题存盘，任意设置答题限时时间；可对班级学生的成绩进行统计，形成班级成绩报表；可设置系统登陆密码；能随时收卷、阅卷，能对学生的考试情况和考试成绩进行统计，帮助教师准确全面地了解学生对各课程内容的掌握情况。
电梯控制操作系统柜：由急停开关、层楼显示装置、内外呼按钮、指示灯、旋钮开关和电源插坐等部件组成。采用电梯真实操作按钮和显示部件，供学生操作和练习真实电梯的各种内外呼操作控制部件的操作方法、并能直观的看到操作后电梯的运行情况等。
电梯摸拟升降系统柜：由减速电动机、拟摸轿厢、钢线绳、强迫减速开关、行程开关、平层感应器等部件组成，采用铝合金框架结构，可以直观看到电梯平层过程，方便电气检测。
技术性能（参数）
1、输入电源：电压：三相（380±38）V；频率：（50±1）Hz；
2、整机功率：（4梯群）≤4KVA （8梯群）≤8KVA；
3、工作环境：温度-10℃～+40℃ 相对湿度＜70%(30℃) 海拔＜4000m；
4、群控电梯各部件系统柜外形尺寸（各系统可以自由组合）：
电梯供电控制系统柜：677mm*400mm*1950mm
群控操作系统柜：677mm*400mm*1950mm
电梯物联网传媒实训系统柜677mm*400mm*1950mm
实训考核单元系统柜：880mm*400mm*1950mm
控制操作系统柜：880mm*400mm*1950mm
电梯摸拟升降系统柜：733mm*400mm*1950mm
设备主要配置
（注：本配置是以四梯群控电梯为基准，并非每套群控梯都一样，具体以梯数情况合理增减配置、以达到基本功能为配置标准，故以下配置方案仅供参考）
序号 | 品 名 | 型 号 | 数量 |
单位 |
1 | 轿顶板 | MCTC-CTB-A | 4 |
块 |
2 | 指令板 | MCTC-CCB-A | 4 |
块 |
3 | NICE3000一体化产品 | NICE-L-C-4002 | 4 |
台 |
4 | 单色液晶 | MCTC-HCB-U1 | 24 |
块 |
5 | 真彩液晶 | MCTC-HCB-T3 | 4 |
块 |
6 | PG卡 | MCTC-PG-A2 | 4 |
块 |
7 | 制动电阻 | 700W 250Ω | 4 |
只 |
8 | 操作器 | MCTC-MDKE | 4 |
个 |
9 | 小型工控机 | 1 |
台 | |
10 | 17寸液晶电脑显示器 | 1 |
台 | |
11 | 群控板 | MCTC-GCB-A | 1 |
块 |
12 | 通讯采集器 | MCTC-JT-05C | 4 |
台 |
13 | 电梯IC卡系统 | 4 |
套 | |
14 | 无线中继模块 | IOT-WL300DA | 1 |
台 |
15 | 高清主机 | IOT-WL120D | 1 |
台 |
16 | 18.5寸高清大屏 | IOT-WD0185D | 1 |
台 |
17 | 外置摄像头组件 | IOT-CM100D-CP | 1 |
组 |
18 | 直流后备电源 | IOT-UPS12D | 2 |
台 |
19 | 五方对讲接口模块 | IOT-TIM2 | 2 |
台 |
20 | GPRS无线中继模块 | IOT-WL210D(G) | 1 |
台 |
21 | 电梯按钮 | AK-03 | 90 |
只 |
22 | 电梯电源锁 | AK03 | 4 |
只 |
23 | 电梯供电控制系统柜 | 677mm*400mm*1950mm | 2 |
个 |
24 | 群控操作系统柜 | 677mm*400mm*1950mm | 1 |
个 |
25 | 电梯物联网传媒实训系统柜 | 677mm*400mm*1950mm | 1 |
个 |
26 | 实训考核单元系统柜 | 880mm*400mm*1950mm | 4 |
个 |
27 | 控制操作系统柜 | 880mm*400mm*1950mm | 4 |
个 |
28 | 电梯摸拟升降系统柜 | 733mm*400mm*1950mm | 4 |
个 |
29 | 减速电机 | 4 |
台 | |
30 | 无线智能考核答题器 | 4 |
台 | |
31 | 安全连线 | 4 |
包 |
五、实训项目
1、单梯电气控制系统装调实训；
2、双梯并联电气控制系统装调实训；
3、多梯群控电气控制系统装调实训；
4、电梯一体机主控板功能码设定和修改实训；
5、群控电梯主控板功能码设定与修改实训；
6、电梯物联网安全监控管理系统安装调试实训；
7、电梯门禁控制系统安装调试实训；
8、单梯电气控制系统故障排除能力考核实训；
9、群控电梯控制系统故障排除能力考核实训；
10、系统综合故障排除能力考核实训。
